Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 608

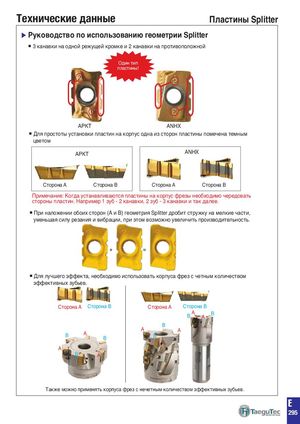

Технические данные Пластины Splitter  Руководство по использованию геометрии Splitter  3 канавки на одной режущей кромке и 2 канавки на противоположной Один тип пластины! APKT ANHX  Для простоты установки пластин на корпус одна из сторон пластины помечена темным цветом APKT ANHX Сторона A Сторона B Сторона A Сторона B Примечание: Когда устанавливаются пластины на корпус фрезы необходимо чередовать стороны пластин. Например 1 зуб - 2 канавки, 2 зуб - 3 канавки и так далее.  При наложении обоих сторон (А и В) геометрия Splitter дробит стружку на мелкие части, уменьшая силу резания и вибрации, при этом возможно увеличить производительность. + =  Для лучшего эффекта, необходимо использовать корпуса фрез с четным количеством эффективных зубьев. Сторона A Сторона B Сторона A Сторона B BA A B B A B A B AB A B A Также можно применять корпуса фрез с нечетным количеством эффективных зубьев. E 295
