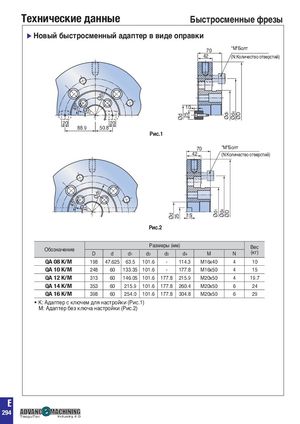

45º45º Ød3Ød3 Ød Ød25 25 Ød1 Ød4 Ød1ØD Ød4 ØD Технические данные Быстросменные фрезы  Новый быстросменный адаптер в виде оправки 70 "M"Болт 42 (N:Количество отверстий) Ød2 10 20 20 88.9 50.8 Рис.1 70 "M"Болт 42 (N:Количество отверстий) Ød2 15 Рис.2 Обозначение Размеры (мм)Ddd1d2d3d4 M ВесN(кг) QA 08 K/M 198 47.625 63.5 101.6 - 114.3 M16x40 4 10 QA 10 K/M 248 60 133.35 101.6 - 177.8 M16x50 4 15 QA 12 K/M 313 60 146.05 101.6 177.8 215.9 M20x50 4 19.7 QA 14 K/M 353 60 215.9 101.6 177.8 260.4 M20x50 6 24 QA 16 K/M 398 60 254.0 101.6 177.8 304.8 M20x50 6 29 • K: Адаптер с ключем для настройки (Рис.1) M: Адаптер без ключа настройки (Рис.2) TaeguTec Industry 4.0 TaeguTec Industry 4.0 E 294 TaeguTec Industry 4.0
