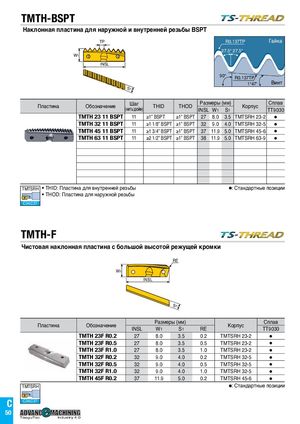

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 53

TMTH-BSPT
Наклонная пластина для наружной и внутренней резьбы BSPT
TP R0.137TP Гайка
27.5° 27.5°
W1
lNSL
90° R0.137TP
1°47' Винт
S1

Шаг Размеры (мм) Сплав
Пластина Обозначение THID THOD Корпус
(нить/дюйм) INSL W1 S1 TT9030
TMTH 23 11 BSPT 11 ≥1” BSPT ≥1” BSPT 27 8.0 3.5 TMTSRH 23-2 
TMTH 32 11 BSPT 11 ≥1 1/8” BSPT ≥1” BSPT 32 9.0 4.0 TMTSRH 32-5 
TMTH 45 11 BSPT 11 ≥1 3/4” BSPT ≥1” BSPT 37 11.9 5.0 TMTSRH 45-6 
TMTH 63 11 BSPT 11 ≥2 1/2” BSPT ≥1” BSPT 38 11.9 5.0 TMTSRH 63-9 


TMTSRH • THID: Пластина для внутренней резьбы : Стандартные позиции
• THOD: Пластина для наружной резьбы
C34,C37


TMTH-F
Чистовая наклонная пластина с большой высотой режущей кромки
RE
W1
lNSL


S1

Размеры (мм) Сплав
Пластина Обозначение Корпус
INSL W1 S1 RE TT9030
TMTH 23F R0.2 27 8.0 3.5 0.2 TMTSRH 23-2 
TMTH 23F R0.5 27 8.0 3.5 0.5 TMTSRH 23-2 
TMTH 23F R1.0 27 8.0 3.5 1.0 TMTSRH 23-2 
TMTH 32F R0.2 32 9.0 4.0 0.2 TMTSRH 32-5 
TMTH 32F R0.5 32 9.0 4.0 0.5 TMTSRH 32-5 
TMTH 32F R1.0 32 9.0 4.0 1.0 TMTSRH 32-5 
TaeguTec
TMTH 45F R0.2
Industry 4.0
37 11.9 5.0 0.2 TMTSRH 45-6 
TMTSRH : Стандартные позиции
TaeguTec Industry 4.0
C C34,C37
50
