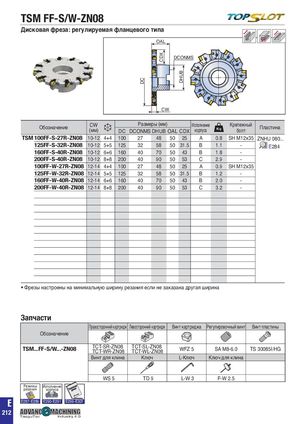

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 525
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
Дисковая фреза: регулируемая фланцевого типа
OAL
| 직각 측면 가공Shouldering | 직선 램핑Straight ramping | 헬리컬 램핑Helical ramping | |
| DCONMS | |||
| 플런징 가공Side plunging | 경사각 측면 가공 및 챔퍼 가공Slanted shoulder & chamfer | 평면 가공Facing |
| 홈 가공Slotting 고이송 가공측면 홈 가공 | T홈 가공 | 프로파일 가공 | 코어 가공 | 드릴 밀 | 캐비티 가공스텝 다운 | |
| High feed millingSide slotting | T slotting Profiling | Core millingDrill mill | Cavity millingStep down |
카운터 보링Counter boring
| 고이송 가공 | T홈 가공 | 코어 가공 | 캐비티 가공 |
| High feed milling | T slotting | Core milling | Cavity milling |
| 측면 홈 가공Side slotting | 프로파일 가공Profiling | 드릴 밀Drill mill | 스텝 다운Step down | |
| CW |
| CW | Размеры (мм) | Исполнение | Крепежный | |||
| Обозначение | (мм) | корпуса | болт | Пластина |
| DC DCONMS DHUB OAL CDX고이송 가공 | T홈 가공 | 코어 가공 | 캐비티 가공 | |
| High feed milling | T slotting | Core milling | Cavity milling |
| TSM 100FF-S-27R-ZN08 | 10-12 4+4 100 | 27 | 48 | 50 25 | A | 0.8 | SH M12x35 ZNHU 080... | |||
| 125FF-S-32R-ZN08 | 10-12 5+5 125 | 32 | 58 | 50 | 31.5 | B | 1.1 | E284 - | ||
| 160FF-S-40R-ZN08 | 10-12 6+6 160 | 40 | 70 | 50 43 | B | 1.8 | - | |||
| 200FF-S-40R-ZN08 | 10-12 8+8 | 200 | 40 | 90 | 50 53 | C | 2.9 | - | ||
| 100FF-W-27R-ZN08 | 12-14 4+4 100 | 27 | 48 | 50 25 | A | 0.9 | SH M12x35 | |||
| 125FF-W-32R-ZN08 | 12-14 5+5 125 | 32 | 58 | 50 | 31.5 | B | 1.2 | - | ||
| 160FF-W-40R-ZN08 | 12-14 6+6 160 | 40 | 70 | 50 43 | B | 2.0 | - | |||
| 200FF-W-40R-ZN08 | 12-14 8+8 | 200 | 40 | 90 | 50 53 | C | 3.2 | - |
- Фрезы настроены на минимальную ширину резания если не заказана другая ширина
Запчасти
| Правосторонний картридж | Левосторонний картридж | Винт картриджа | Регулировочный винт | Винт пластины | |
| Обозначение | |||||
| TSM...FF-S/W...-ZN08 | TCT-SR-ZN08 TCT-WR-ZN08 | TCT-SL-ZN08 TCT-WL-ZN08 | WFZ 5 | SA M8-6.0 | TS 30085I/HG |
| Винтдля клина | Ключ | L-Ключ | Ключдля клина | ||
| WS 5 | TD 9 | L-W 3 | F-W 2.5 | ||
| E290-E291 Исполнение корпуса E287-E289 Режимы резания E299-E301 | |||||
