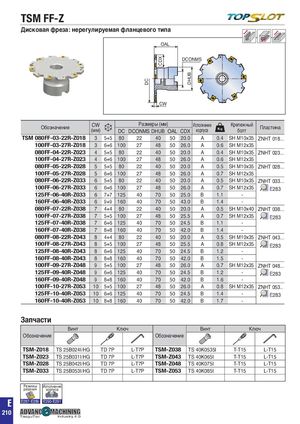

| TSM FF-Z | | 플런징 가공 | 경사각 측면 가공 및 챔퍼 가공 | 평면 가공 | 카운터 보링 |
| Дисковая фреза: нерегулируемая фланцевого типа | | | | | |
| OAL | | | | |
| 직각 측면 가공Shouldering | 직선 램핑Straight ramping 헬리컬 램핑Helical ramping | 홈 가공Slotting 고이송 가공측면 홈 가공 | | T홈 가공 | 프로파일 가공 | 코어 가공 | 드릴 밀 | 캐비티 가공스텝 다운 | |
| | | High feed millingSide slotting | T slotting Profiling | | Core millingDrill mill | | Cavity millingStep down | |
| DCONMS | | | | | | | | |
| 플런징 가공Side plunging | 경사각 측면 가공 및 챔퍼 가공Slanted shoulder & chamfer 평면 가공Facing | 카운터 보링Counter boring | | | | | | | |
| | | 고이송 가공 | | T홈 가공 | | 코어 가공 | | 캐비티 가공 |
| | | High feed milling | | T slotting | | Core milling | | Cavity milling |
CW 측면 홈 가공Side slotting 프로파일 가공Profiling 드릴 밀Drill mill 스텝 다운Step down
| Об | CW | | | Разм | еры(м | м) | | Исполнение | | Крепежный | П |
| означение | (мм) | | DC | DCONMS | DHUB | OAL | CDX | корпуса | | болт | ластина |
| TSM 080FF-03-22R-Z018 | 3 | 5+5 | 80 | 22 | 40 | 50 | 20.0 | A | 0.4 | SH M10x35 | ZNHT 018... |
| 100FF-03-27R-Z018 | 3 | 6+6 | 100 | 27 | 48 | 50 | 26.0 | A | 0.6 | SH M12x35 | |
| 080FF-04-22R-Z023 | 4 | 5+5 | 80 | 22 | 40 | 50 | 20.0 | A | 0.4 | SH M10x35 | ZNHT 023... |
| 100FF-04-27R-Z023 | 4 | 6+6 | 100 | 27 | 48 | 50 | 26.0 | A | 0.6 | SH M12x35 | |
| 080FF-05-22R-Z028 | 5 | 5+5 | 80 | 22 | 40 | 50 | 20.0 | A | 0.5 | SH M10x35 | ZNHT 028... |
| 100FF-05-27R-Z028 | 5 | 6+6 | 100 | 27 | 48 | 50 | 26.0 | A | 0.7 | SH M12x35 | |
| 080FF-06-22R-Z033 | 6 | 5+5 | 80 | 22 | 40 | 50 | 20.0 | A | 0.5 | SH M10x35 | ZNHT 033... |
| 100FF-06-27R-Z033 | 6 | 6+6 | 100 | 27 | 48 | 50 | 26.0 | A | 0.7 | SH M12x35 | E283 |
| 125FF-06-40R-Z033 | 6 | 7+7 | 125 | 40 | 70 | 50 | 25.0 | B | 1.1 | - | |
| 160FF-06-40R-Z033 | 6 | 9+9 | 160 | 40 | 70 | 50 | 43.0 | B | 1.4 | - | |
| 080FF-07-22R-Z038 | 7 | 4+4 | 80 | 22 | 40 | 50 | 20.0 | A | 0.5 | SH M10x40 | ZNHT 038... |
| 100FF-07-27R-Z038 | 7 | 5+5 | 100 | 27 | 48 | 50 | 25.5 | A | 0.7 | SH M12x35 | E283 |
| 125FF-07-40R-Z038 | 7 | 6+6 | 125 | 40 | 70 | 50 | 24.5 | B | 1.1 | - | |
| 160FF-07-40R-Z038 | 7 | 8+8 | 160 | 40 | 70 | 50 | 42.0 | B | 1.4 | - | |
| 080FF-08-22R-Z043 | 8 | 4+4 | 80 | 22 | 40 | 50 | 20.0 | A | 0.5 | SH M10x35 | ZNHT 043... |
| 100FF-08-27R-Z043 | 8 | 5+5 | 100 | 27 | 48 | 50 | 25.5 | A | 0.8 | SH M12x35 | E283 |
| 125FF-08-40R-Z043 | 8 | 6+6 | 125 | 40 | 70 | 50 | 24.5 | B | 1.2 | - | |
| 160FF-08-40R-Z043 | 8 | 8+8 | 160 | 40 | 70 | 50 | 42.0 | B | 1.5 | - | |
| 100FF-09-27R-Z048 | 9 | 5+5 | 100 | 27 | 48 | 50 | 26.0 | A | 0.7 | SH M12x35 | ZNHT 048... |
| 125FF-09-40R-Z048 | 9 | 6+6 | 125 | 40 | 70 | 50 | 24.5 | B | 1.2 | - | E283 |
| 160FF-09-40R-Z048 | 9 | 8+8 | 160 | 40 | 70 | 50 | 42.0 | B | 1.6 | - | |
| •Arbor: SCA 100FF-10-27R-Z053 | 10 | 5+5 | 100 | 27 | 48 | 50 | 26.0 | A | 0.8 | SH M12x35 | ZNHT 053.. |
| 125FF-10-40R-Z053 | 10 | 6+6 | 125 | 40 | 70 | 50 | 24.5 | B | 1.4 | - | E283 |
| 160FF-10-40R-Z053 | 10 | 8+8 | 160 | 40 | 70 | 50 | 42.0 | B | 1.7 | - | |
Запчасти
| Винт | Кл | юч | | Винт | Кл | юч |
| Обозначение | | | | Обозначение | | | |
| TSM-Z018 | TS 25B024I/HG | TD 7P | L-T7P | TSM-Z038 | TS 40K0535I | T-T15 | L-T15 |
| TSM-Z023 | TS 25B031I/HG | TD 7P | L-T7P | TSM-Z043 | TS 40K065I | T-T15 | L-T15 |
| TSM-Z028 | TS 25B042I/HG | TD 7P | L-T7P | TSM-Z048 | TS 40K075I | T-T15 | L-T15 |
| TSM-Z033 | TS 25B053I/HG | TD 7P | L-T7P | TSM-Z053 | TS 40K085I | T-T15 | L-T15 |
