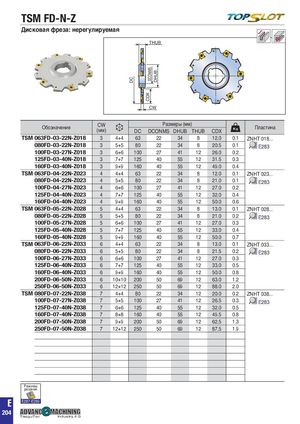

TSM FD-N-Z 플런징 가공 경사각 측면 가공 및 챔퍼 가공 평면 가공 카운터 보링
THUB
| 직각 측면 가공Shouldering | 직선 램핑Straight ramping | 헬리컬 램핑Helical ramping | 홈 가공Slotting | 측면 홈 가공 | 프로파일 가공 | 드릴 밀 | 스텝 다운 |
| Side slotting | Profiling | Drill mill | Step down |
플런징 가공Side plunging 경사각 측면 가공 및 챔퍼 가공Slanted shoulder & chamfer 평면 가공Facing 카운터 보링Counter boring
| 고이송 가공 | T홈 가공 | 코어 가공 | 캐비티 가공 |
| High feed milling | T slotting | Core milling | Cavity milling |
측면 홈 가공Side slotting 프로파일 가공Profiling 드릴 밀Drill mill 스텝 다운Step down
CW
| Об | CW | Раз | меры(мм | ) | П | ||||
| означение | (мм) | DC | DCONMS | DHUB | THUB | CDX | ластина | ||
| TSM 063FD-03-22N-Z018 | 3 | 4+4 | 63 | 22 | 34 | 8 | 12.0 | 0.1 | ZNHT 018... |
| 080FD-03-22N-Z018 | 3 | 5+5 | 80 | 22 | 34 | 8 | 20.5 | 0.1 | E283 |
| 100FD-03-27N-Z018 | 3 | 6+6 | 100 | 27 | 41 | 12 | 26.0 | 0.2 | |
| 125FD-03-40N-Z018 | 3 | 7+7 | 125 | 40 | 55 | 12 | 31.5 | 0.3 | |
| 160FD-03-40N-Z018 | 3 | 9+9 | 160 | 40 | 55 | 12 | 49.0 | 0.4 | |
| TSM 063FD-04-22N-Z023 | 4 | 4+4 | 63 | 22 | 34 | 8 | 12.0 | 0.1 | ZNHT 023... |
| 080FD-04-22N-Z023 | 4 | 5+5 | 80 | 22 | 34 | 8 | 21.0 | 0.1 | E283 |
| 100FD-04-27N-Z023 | 4 | 6+6 | 100 | 27 | 41 | 12 | 27.0 | 0.2 | |
| 125FD-04-40N-Z023 | 4 | 7+7 | 125 | 40 | 55 | 12 | 32.0 | 0.4 | |
| 160FD-04-40N-Z023 | 4 | 9+9 | 160 | 40 | 55 | 12 | 50.0 | 0.6 | |
| TSM 063FD-05-22N-Z028 | 5 | 4+4 | 63 | 22 | 34 | 8 | 13.0 | 0.1 | ZNHT 028... |
| 080FD-05-22N-Z028 | 5 | 5+5 | 80 | 22 | 34 | 8 | 21.0 | 0.2 | E283 |
| 100FD-05-27N-Z028 | 5 | 6+6 | 100 | 27 | 41 | 12 | 27.0 | 0.3 | |
| 125FD-05-40N-Z028 | 5 | 7+7 | 125 | 40 | 55 | 12 | 33.0 | 0.4 | |
| 160FD-05-40N-Z028 | 5 | 9+9 | 160 | 40 | 55 | 12 | 50.0 | 0.7 | |
| TSM 063FD-06-22N-Z033 | 6 | 4+4 | 63 | 22 | 34 | 8 | 13.0 | 0.1 | ZNHT 033... |
| 080FD-06-22N-Z033 | 6 | 5+5 | 80 | 22 | 34 | 8 | 21.5 | 0.2 | E283 |
| 100FD-06-27N-Z033 | 6 | 6+6 | 100 | 27 | 41 | 12 | 27.0 | 0.3 | |
| 125FD-06-40N-Z033 | 6 | 7+7 | 125 | 40 | 55 | 12 | 33.0 | 0.5 | |
| 160FD-06-40N-Z033 | 6 | 9+9 | 160 | 40 | 55 | 12 | 50.0 | 0.8 | |
| 200FD-06-50N-Z033 | 6 | 10+10 | 200 | 50 | 69 | 12 | 63.0 | 1.2 | |
| 250FD-06-50N-Z033 | 6 | 12+12 | 250 | 50 | 69 | 12 | 88.0 | 2.0 | |
| TSM 080FD-07-22N-Z038 | 7 | 4+4 | 80 | 22 | 34 | 12 | 20.0 | 0.2 | ZNHT 038... |
| 100FD-07-27N-Z038 | 7 | 5+5 | 100 | 27 | 41 | 12 | 26.5 | 0.3 | E283 |
| 125FD-07-40N-Z038 | 7 | 6+6 | 125 | 40 | 55 | 12 | 32.0 | 0.5 | |
| 160FD-07-40N-Z038 | 7 | 8+8 | 160 | 40 | 55 | 12 | 49.5 | 0.8 | |
| 200FD-07-50N-Z038 | 7 | 9+9 | 200 | 50 | 69 | 12 | 62.5 | 1.3 | |
| 250FD-07-50N-Z038 | 7 | 12+12 | 250 | 50 | 69 | 12 | 87.5 | 1.9 |
