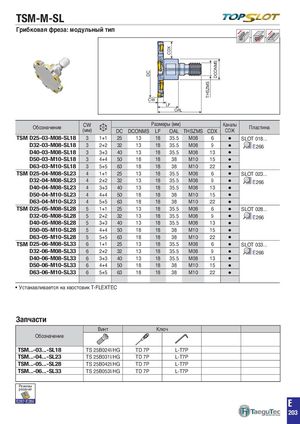

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 516

TSM-M-SL
플런징 가공 경사각 측면 가공 및 챔퍼 가공 평면 가
Side plunging Slanted shoulder & chamfer Facin
측면 홈 가공 프로파일 가공 드릴 밀
Side slotting Profiling Drill mill


Грибковая фреза: модульный тип
직각 측면 가공 직선 램핑 헬리컬 램핑 홈 가공 측면 홈 가공 프로파일 가공 드릴 밀
Shouldering Straight ramping Helical ramping Slotting 고이송 가공 Side slotting T홈 가공
Profiling
코어 가공
Drill m
High feed milling T slotting Core milling


CDX


DCONMS
플런징 가공 경사각 측면 가공 및 챔퍼 가공 평면 가공 카운터 보링
Side plunging Slanted shoulder & chamfer Facing Counter boring


DC
고이송 가공 T홈 가공 코어 가
High feed milling T slotting Core m


THSZMS
CW 측면 홈 가공
Side slotting
프로파일 가공
Profiling
드릴 밀
Drill mill
스텝 다운
Step down
LF
OAL

CW Размеры (мм) Каналы
Обозначение Пластина
(мм) DC DCONMS LF OAL THSZMS CDX
고이송 가공
High feed milling
T홈 가공
T slotting
코어 가공
Core milling СОЖ 캐비티 가공
Cavity milling


TSM D25-03-M08-SL18 3 1+1 25 13 18 35.5 M08 6  SLOT 018...
D32-03-M08-SL18 3 2+2 32 13 18 35.5 M08 9  E266
D40-03-M08-SL18 3 3+3 40 13 18 35.5 M08 13 
D50-03-M10-SL18 3 4+4 50 18 18 38 M10 15 
D63-03-M10-SL18 3 5+5 63 18 18 38 M10 22 
TSM D25-04-M08-SL23 4 1+1 25 13 18 35.5 M08 6  SLOT 023...
D32-04-M08-SL23 4 2+2 32 13 18 35.5 M08 9  E266
D40-04-M08-SL23 4 3+3 40 13 18 35.5 M08 13 
D50-04-M10-SL23 4 4+4 50 18 18 38 M10 15 
D63-04-M10-SL23 4 5+5 63 18 18 38 M10 22 
TSM D25-05-M08-SL28 5 1+1 25 13 18 35.5 M08 6  SLOT 028...
D32-05-M08-SL28 5 2+2 32 13 18 35.5 M08 9  E266
D40-05-M08-SL28 5 3+3 40 13 18 35.5 M08 13 
D50-05-M10-SL28 5 4+4 50 18 18 38 M10 15 
D63-05-M10-SL28 5 5+5 63 18 18 38 M10 22 
TSM D25-06-M08-SL33 6 1+1 25 13 18 35.5 M08 6  SLOT 033...
D32-06-M08-SL33 6 2+2 32 13 18 35.5 M08 9  E266
D40-06-M08-SL33 6 3+3 40 13 18 35.5 M08 13 
D50-06-M10-SL33 6 4+4 50 18 18 38 M10 15 
D63-06-M10-SL33 6 5+5 63 18 18 38 M10 22 
• Устанавливается на хвостовик T-FLEXTEC


Запчасти
Винт Ключ
Обозначение
TSM...-03...-SL18 TS 25B024I/HG TD 7P L-T7P
TSM...-04...-SL23 TS 25B031I/HG TD 7P L-T7P
TSM...-05...-SL28 TS 25B042I/HG TD 7P L-T7P
TSM...-06...-SL33 TS 25B053I/HG TD 7P L-T7P
Режимы
резания

E287-E289
E
203
