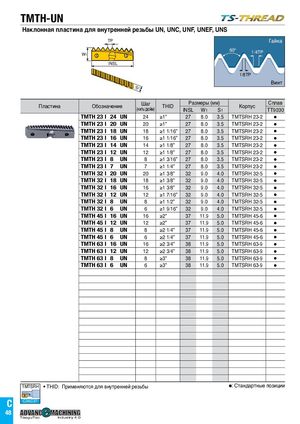

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 51

TMTH-UN
Наклонная пластина для внутренней резьбы UN, UNC, UNF, UNEF, UNS
TP Гайка
60° 1/4TP
W1
lNSL
1/8TP
Винт
S1

Шаг Размеры (мм) Сплав
Пластина Обозначение THID Корпус
(нить/дюйм) INSL W1 S1 TT9030
TMTH 23 I 24 UN 24 ≥1” 27 8.0 3.5 TMTSRH 23-2 
TMTH 23 I 20 UN 20 ≥1” 27 8.0 3.5 TMTSRH 23-2 
TMTH 23 I 18 UN 18 ≥1 1/16” 27 8.0 3.5 TMTSRH 23-2 
TMTH 23 I 16 UN 16 ≥1 1/16” 27 8.0 3.5 TMTSRH 23-2 
TMTH 23 I 14 UN 14 ≥1 1/8” 27 8.0 3.5 TMTSRH 23-2 
TMTH 23 I 12 UN 12 ≥1 1/8” 27 8.0 3.5 TMTSRH 23-2 
TMTH 23 I 8 UN 8 ≥1 3/16” 27 8.0 3.5 TMTSRH 23-2 
TMTH 23 I 7 UN 7 ≥1 1/4” 27 8.0 3.5 TMTSRH 23-2 
TMTH 32 I 20 UN 20 ≥1 3/8” 32 9.0 4.0 TMTSRH 32-5 
TMTH 32 I 18 UN 18 ≥1 3/8” 32 9.0 4.0 TMTSRH 32-5 
TMTH 32 I 16 UN 16 ≥1 3/8” 32 9.0 4.0 TMTSRH 32-5 
TMTH 32 I 12 UN 12 ≥1 7/16” 32 9.0 4.0 TMTSRH 32-5 
TMTH 32 I 8 UN 8 ≥1 1/2” 32 9.0 4.0 TMTSRH 32-5 
TMTH 32 I 6 UN 6 ≥1 9/16” 32 9.0 4.0 TMTSRH 32-5 
TMTH 45 I 16 UN 16 ≥2” 37 11.9 5.0 TMTSRH 45-6 
TMTH 45 I 12 UN 12 ≥2” 37 11.9 5.0 TMTSRH 45-6 
TMTH 45 I 8 UN 8 ≥2 1/4” 37 11.9 5.0 TMTSRH 45-6 
TMTH 45 I 6 UN 6 ≥2 1/4” 37 11.9 5.0 TMTSRH 45-6 
TMTH 63 I 16 UN 16 ≥2 3/4” 38 11.9 5.0 TMTSRH 63-9 
TMTH 63 I 12 UN 12 ≥2 3/4” 38 11.9 5.0 TMTSRH 63-9 
TMTH 63 I 8 UN 8 ≥3” 38 11.9 5.0 TMTSRH 63-9 
TMTH 63 I 6 UN 6 ≥3” 38 11.9 5.0 TMTSRH 63-9 


TaeguTec Industry 4.0
TMTSRH • THID: Применяются для внутренней резьбы : Стандартные позиции
