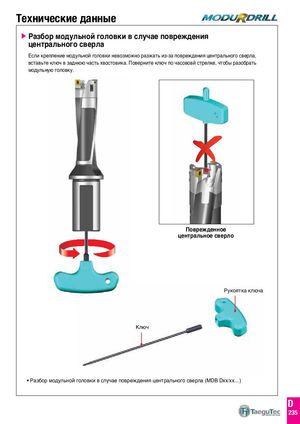

 Разбор модульной головки в случае повреждения

центрального сверла

Если крепление модульной головки невозможно разжать из-за повреждения центрального сверла, вставьте ключ в заднюю часть хвостовика. Поверните ключ по часововй стрелке, чтобы разобрать модульную головку.

5. Снимите модульную головку, настронную по высоте с калибровочного шаблона и Поврежденное установите ее на корпус центральное сверло инструмента.

Рукоятка ключа

Ключ

• Разбор модульной головки в случае повреждения центрального сверла (MDB Dxx/xx…)
