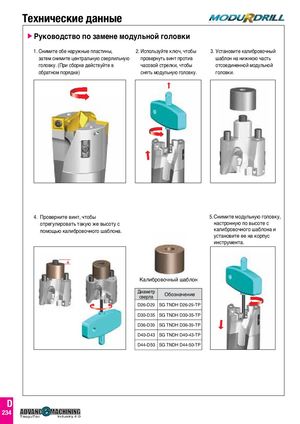

Руководство по замене модульной головки
| 1. Снимите обе наружные пластины, | 2. Используйте ключ, чтобы | 3. Установите калибровочный |
| затем снимите центральную сверлильную | провернуть винт против | шаблон на нижнюю часть |
| головку. (При сборке действуйте в | часовой стрелки, чтобы | отсоединенной модульной |
| обратном порядке) | снять модульную головку. | головки. |
4. Проверните винт, чтобы 5. Снимите модульную головку, отрегулировать такую же высоту с настронную по высоте с помощью калибровочного шаблона. калибровочного шаблона и установите ее на корпус инструмента.
Калибровочный шаблон Диаметр Обозначение сверла D26-D29 SG TNDH D26-29-TP
D30-D35 SG TNDH D30-35-TP ©
D36-D39 SG TNDH D36-39-TP D40-D43 SG TNDH D40-43-TP D44-D50 SG TNDH D44-50-TP
