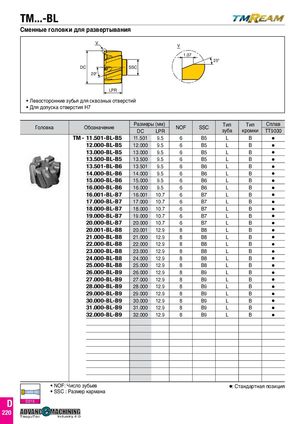

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 287

TM...-BL
Сменные головки для развертывания
V V
V V
1.07 1.07
25° 25°
DC DC SSC SSC
20° 20°

LPR LPR
• Левосторонние зубья для сквозных отверстий
• Для допуска отверстия H7

Размеры (мм) Тип Тип Сплав
Головка Обозначение NOF SSC
DC LPR зуба кромки TT9030
TM - 11.501-BL-B5 11.501 9.5 6 B5 L B 
12.000-BL-B5 12.000 9.5 6 B5 L B 
13.000-BL-B5 13.000 9.5 6 B5 L B 
13.500-BL-B5 13.500 9.5 6 B5 L B 
13.501-BL-B6 13.501 9.5 6 B6 L B 
14.000-BL-B6 14.000 9.5 6 B6 L B 
15.000-BL-B6 15.000 9.5 6 B6 L B 
16.000-BL-B6 16.000 9.5 6 B6 L B 
16.001-BL-B7 16.001 10.7 6 B7 L B 
17.000-BL-B7 17.000 10.7 6 B7 L B 
18.000-BL-B7 18.000 10.7 6 B7 L B 
19.000-BL-B7 19.000 10.7 6 B7 L B 
20.000-BL-B7 20.000 10.7 6 B7 L B 
20.001-BL-B8 20.001 12.9 8 B8 L B 
21.000-BL-B8 21.000 12.9 8 B8 L B 
22.000-BL-B8 22.000 12.9 8 B8 L B 
23.000-BL-B8 23.000 12.9 8 B8 L B 
24.000-BL-B8 24.000 12.9 8 B8 L B 
25.000-BL-B8 25.000 12.9 8 B8 L B 
26.000-BL-B9 26.000 12.9 8 B9 L B 
27.000-BL-B9 27.000 12.9 8 B9 L B 
28.000-BL-B9 28.000 12.9 8 B9 L B 
29.000-BL-B9 29.000 12.9 8 B9 L B 
30.000-BL-B9 30.000 12.9 8 B9 L B 
31.000-BL-B9 31.000 12.9 8 B9 L B 
32.000-BL-B9 32.000 12.9 8 B9 L B 


TaeguTec Industry 4.0
• NOF: Число зубьев : Стандартная позиция
• SSC : Размер кармана
