Каталог TaeguTec токарные инструменты 2020 - 2021

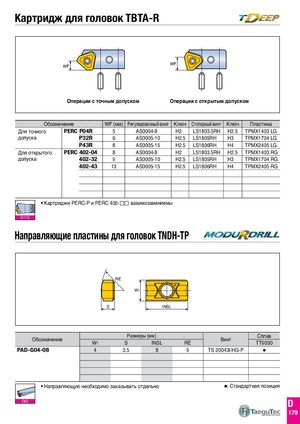

Картридж для головок TBTA-R
WF WF
Операции с точным допуском Операции с открытым допуском
| Обозн | ачение | WF(мм) | Регулировочный винт | Ключ | Стопорный винт | Ключ | Пластина | |
| Для точного | PERC | P04R | 5 | AS0004-8 | H2 | LS1803.5RH | H2.5 | TPMX1403 LG |
| допуска | P32R | 6 | AS0005-10 | H2.5 | LS1805RH | H3 | TPMX1704 LG | |
| P43R | 8 | AS0005-15 | H2.5 | LS1806RH | H4 | TPMX2405 LG | ||
| Для открытого | PERC 4 | 02-04 | 8 | AS0004-8 | H2 | LS1803.5RH | H2.5 | TPMX1403 RG |
| допуска | 4 | 02-32 | 9 | AS0005-10 | H2.5 | LS1805RH | H3 | TPMX1704 RG |
| 4 | 02-43 | 13 | AS0005-15 | H2.5 | LS1806RH | H4 | TPMX2405 RG |
- Kартриджи PERC-P и PERC 402- взаимозаменяемы
D116
Направляющие пластины для головок TNDH-TP
RE W1 S INSL
| Обозначение | W1 | Размеры(мм) S INSL | RE | Винт | Сплав TT9030 |
| PAD-G04-08 | 4 | 2.5 8 | 9 | TS 20043I/HG-P | |
- Направляющую необходимо заказывать отдельно : Стандартная позиция
