Каталог TaeguTec токарные инструменты 2020 - 2021

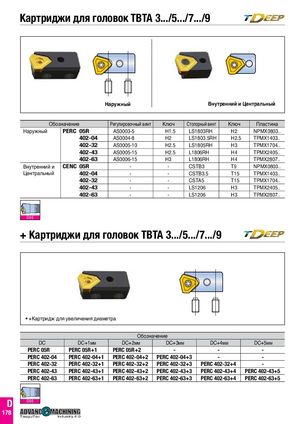

Картриджи для головок TBTA 3.../5.../7.../9
Наружный Внутренний и Центральный
| Обо | значение | Регулировочный винт | Ключ | Стопорный винт | Ключ | Пластина | |
| Наружный | PERC | 05R | AS0003-5 | H1.5 | LS1803RH | H2 | NPMX0803.. |
| 402-04 | AS0004-8 | H2 | LS1803.5RH | H2.5 | TPMX1403.. | ||
| 402-32 | AS0005-10 | H2.5 | LS1805RH | H3 | TPMX1704.. | ||
| 402-43 | AS0005-15 | H2.5 | L1806RH | H4 | TPMX2405.. | ||
| 402-63 | AS0006-15 | H3 | L1806RH | H4 | TPMX2807.. | ||
| Внутренний и | CENC | 05R | - | - | CSTB3 | T9 | NPMX0803.. |
| Центральный | 402-04 | - | - | CSTB3.5 | T15 | TPMX1403.. | |
| 402-32 | - | - | CSTA5 | T15 | TPMX1704.. | ||
| 402-43 | - | - | LS1206 | H3 | TPMX2405.. | ||
| 402-63 | - | - | LS1206 | H3 | TPMX2807.. |
D95
+ Картриджи для головок TBTA 3.../5.../7.../9
- +Картридж для увеличения диаметра
| Обозна | чение | ||||
| DC | DC+1мм | DC+2мм | DC+3мм | DC+4мм | DC+5мм |
| PERC 05R | PERC 05R+1 | PERC 05R+2 | - | - | - |
| PERC 402-04 | PERC 402-04+1 | PERC 402-04+2 | PERC 402-04+3 | - | - |
| PERC 402-32 | PERC 402-32+1 | PERC 402-32+2 | PERC 402-32+3 | PERC 402-32+4 | - |
| PERC 402-43 | PERC 402-43+1 | PERC 402-43+2 | PERC 402-43+3 | PERC 402-43+4 | PERC 402-43+5 |
| PERC 402-63 | PERC 402-63+1 | PERC 402-63+2 | PERC 402-63+3 | PERC 402-63+4 | PERC 402-63+5 |
