Каталог TaeguTec токарные инструменты 2020 - 2021

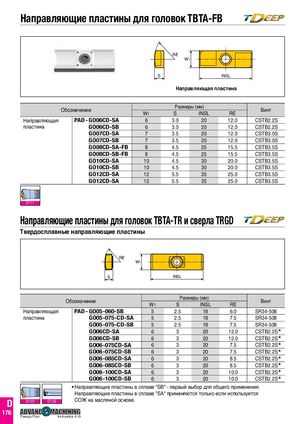

Направляющие пластины для головок TBTA-FB
RE W1 S INSL Направляющая пластина
| Обозначени | Разме | ры(мм) | Винт | |||
| W1 | S | INSL | RE | |||
| Направляющая PAD- | GO06CD-SA | 6 | 3.0 | 20 | 12.0 | CSTB2.2S |
| пластина | GO06CD-SB | 6 | 3.0 | 20 | 12.0 | CSTB2.2S |
| GO07CD-SA | 7 | 3.5 | 20 | 12.0 | CSTB3.0S | |
| GO07CD-SB | 7 | 3.5 | 20 | 12.0 | CSTB3.0S | |
| GO08CD-SA-FB | 8 | 4.5 | 25 | 15.5 | CSTB3.5S | |
| GO08CD-SB-FB | 8 | 4.5 | 25 | 15.5 | CSTB3.5S | |
| GO10CD-SA | 10 | 4.5 | 30 | 20.0 | CSTB3.5S | |
| GO10CD-SB | 10 | 4.5 | 30 | 20.0 | CSTB3.5S | |
| GO12CD-SA | 12 | 5.5 | 35 | 25.0 | CSTB3.5S | |
| GO12CD-SA | 12 | 5.5 | 35 | 25.0 | CSTB3.5S | |
| D111 |
Направляющие пластины для головок TBTA-TR и сверла TRGD
Твердосплавные направляющие пластины
RE W1 S INSL
| Разм | еры(мм) | |||||
| означе | ие | инт | ||||
| W1 | S | INSL | RE | |||
| Направляющая PAD- | GO05-060-SB | 5 | 2.5 | 18 | 6.0 | SR34-508 |
| пластина | GO05-075-CD-SA | 5 | 2.5 | 18 | 7.5 | SR34-508 |
| GO05-075-CD-SB | 5 | 2.5 | 18 | 7.5 | SR34-508 | |
| GO06CD-SA | 6 | 3 | 20 | 12.0 | CSTB2.2S | |
| GO06CD-SB | 6 | 3 | 20 | 12.0 | CSTB2.2S | |
| GO06-075CD-SA | 6 | 3 | 20 | 7.5 | CSTB2.2S | |
| GO06-075CD-SB | 6 | 3 | 20 | 7.5 | CSTB2.2S | |
| GO06-085CD-SA | 6 | 3 | 20 | 8.5 | CSTB2.2S | |
| GO06-085CD-SB | 6 | 3 | 20 | 8.5 | CSTB2.2S | |
| GO06-100CD-SA | 6 | 3 | 20 | 10.0 | CSTB2.2S | |
| GO06-100CD-SB | 6 | 3 | 20 | 10.0 | CSTB2.2S |
- Направляющие пластины в сплаве "SB" - первый выбор для общего применения.
Направляющие пластины в сплаве "SA" применяются только если используется
D TaeguTecD122 D139 Industry 4.0 СОЖ на масляной основе.
