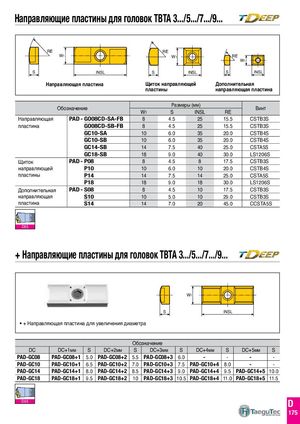

Направляющие пластины для головок TBTA 3.../5.../7.../9...
RE RE
| W1 | W | RE | |
| 1 | W | ||
| 1 |
S INSL S INSL S INSL
Направляющая пластина Щиток направляющей Дополнительная
пластины направляющая пластина
| Об | означени | е | Разме | ры(мм) | Винт | ||
| W1 | S | INSL | RE | ||||
| Направляющая | PAD- | GO08CD-SA-FB | 8 | 4.5 | 25 | 15.5 | CSTB3S |
| пластина | GO08CD-SB-FB | 8 | 4.5 | 25 | 15.5 | CSTB3S | |
| GC10-SA | 10 | 6.0 | 35 | 20.0 | CSTB4S | ||
| GC10-SB | 10 | 6.0 | 35 | 20.0 | CSTB4S | ||
| GC14-SB | 14 | 7.5 | 40 | 25.0 | CSTA5S | ||
| GC18-SB | 18 | 9.0 | 40 | 30.0 | LS1206S | ||
| Щиток | PAD- | P08 | 8 | 4.5 | 8 | 17.5 | CSTB3S |
| направляющей | P10 | 10 | 6.0 | 10 | 20.0 | CSTB4S | |
| пластины | P14 | 14 | 7.5 | 14 | 25.0 | CSTA5S | |
| P18 | 18 | 9.0 | 18 | 30.0 | LS1206S | ||
| Дополнительная | PAD- | S08 | 8 | 4.5 | 10 | 17.5 | CSTB3S |
| направляющая | S10 | 10 | 5.0 | 10 | 29.0 | CSTB3S | |
| пластина | S14 | 14 | 7.0 | 20 | 45.0 | CCSTA5S | |
| D95 |
+ Направляющие пластины для головок TBTA 3.../5.../7.../9...
W1 S INSL
- + Направляющая пластина для увеличения диаметра
| Обо | значение | |||||||||
| DC | DC+1мм | S | DC+2мм | S | DC+3мм | S | DC+4мм | S | DC+5мм | S |
| PAD-GC08 | PAD-GC08+1 | 5.0 | PAD-GC08+2 | 5.5 | PAD-GC08+3 | 6.0 | - | - | - | - |
| PAD-GC10 | PAD-GC10+1 | 6.5 | PAD-GC10+2 | 7.0 | PAD-GC10+3 | 7.5 | PAD-GC10+4 | 8.0 | - | - |
| PAD-GC14 | PAD-GC14+1 | 8.0 | PAD-GC14+2 | 8.5 | PAD-GC14+3 | 9.0 | PAD-GC14+4 | 9.5 | PAD-GC14+5 | 10.0 |
| PAD-GC18 | PAD-GC18+1 | 9.5 | PAD-GC18+2 | 10 | PAD-GC18+3 | 10.5 | PAD-GC18+4 | 11.0 | PAD-GC18+5 | 11.5 |
| D95 |
