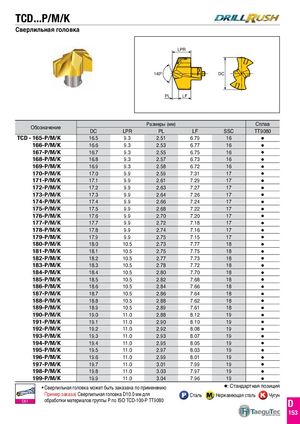

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 220

TCD...P/M/K
Сверлильная головка
LPR


140º DC


PL LF


Размеры (мм) Сплав
Обозначение
DC LPR PL LF SSC TT9080
TCD - 165-P/M/K 16.5 9.3 2.51 6.79 16 
166-P/M/K 16.6 9.3 2.53 6.77 16 
167-P/M/K 16.7 9.3 2.55 6.75 16 
168-P/M/K 16.8 9.3 2.57 6.73 16 
169-P/M/K 16.9 9.3 2.58 6.72 16 
170-P/M/K 17.0 9.9 2.59 7.31 17 
171-P/M/K 17.1 9.9 2.61 7.29 17 
172-P/M/K 17.2 9.9 2.63 7.27 17 
173-P/M/K 17.3 9.9 2.64 7.26 17 
174-P/M/K 17.4 9.9 2.66 7.24 17 
175-P/M/K 17.5 9.9 2.68 7.22 17 
176-P/M/K 17.6 9.9 2.70 7.20 17 
177-P/M/K 17.7 9.9 2.72 7.18 17 
178-P/M/K 17.8 9.9 2.74 7.16 17 
179-P/M/K 17.9 9.9 2.75 7.15 17 
180-P/M/K 18.0 10.5 2.73 7.77 18 
181-P/M/K 18.1 10.5 2.75 7.75 18 
182-P/M/K 18.2 10.5 2.77 7.73 18 
183-P/M/K 18.3 10.5 2.78 7.72 18 
184-P/M/K 18.4 10.5 2.80 7.70 18 
185-P/M/K 18.5 10.5 2.82 7.68 18 
186-P/M/K 18.6 10.5 2.84 7.66 18 
187-P/M/K 18.7 10.5 2.86 7.64 18 
188-P/M/K 18.8 10.5 2.88 7.62 18 
189-P/M/K 18.9 10.5 2.89 7.61 18 
190-P/M/K 19.0 11.0 2.88 8.12 19 
191-P/M/K 19.1 11.0 2.90 8.10 19 
192-P/M/K 19.2 11.0 2.92 8.08 19 
193-P/M/K 19.3 11.0 2.93 8.07 19 
194-P/M/K 19.4 11.0 2.95 8.05 19 
195-P/M/K 19.5 11.0 2.97 8.03 19 
196-P/M/K 19.6 11.0 2.99 8.01 19 
197-P/M/K 19.7 11.0 3.01 7.99 19 
198-P/M/K 19.8 11.0 3.03 7.97 19 
199-P/M/K 19.9 11.0 3.04 7.96 19 
• Сверлильная головка может быть заказана по применению : Стандартная позиция
Пример заказа) Сверлильная головка D10.0 мм для Сталь Нержавеющая сталь Чугун
обработки материалов группы Р по ISO TCD-100-P TT9080
D51
D
153
