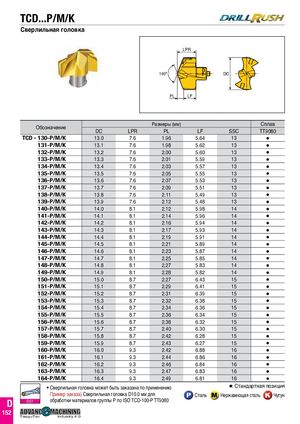

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 219

TCD...P/M/K
Сверлильная головка
LPR


140º DC


PL LF


Размеры (мм) Сплав
Обозначение
DC LPR PL LF SSC TT9080
TCD - 130-P/M/K 13.0 7.6 1.96 5.64 13 
131-P/M/K 13.1 7.6 1.98 5.62 13 
132-P/M/K 13.2 7.6 2.00 5.60 13 
133-P/M/K 13.3 7.6 2.01 5.59 13 
134-P/M/K 13.4 7.6 2.03 5.57 13 
135-P/M/K 13.5 7.6 2.05 5.55 13 
136-P/M/K 13.6 7.6 2.07 5.53 13 
137-P/M/K 13.7 7.6 2.09 5.51 13 
138-P/M/K 13.8 7.6 2.11 5.49 13 
139-P/M/K 13.9 7.6 2.12 5.48 13 
140-P/M/K 14.0 8.1 2.12 5.98 14 
141-P/M/K 14.1 8.1 2.14 5.96 14 
142-P/M/K 14.2 8.1 2.16 5.94 14 
143-P/M/K 14.3 8.1 2.17 5.93 14 
144-P/M/K 14.4 8.1 2.19 5.91 14 
145-P/M/K 14.5 8.1 2.21 5.89 14 
146-P/M/K 14.6 8.1 2.23 5.87 14 
147-P/M/K 14.7 8.1 2.25 5.85 14 
148-P/M/K 14.8 8.1 2.27 5.83 14 
149-P/M/K 14.9 8.1 2.28 5.82 14 
150-P/M/K 15.0 8.7 2.27 6.43 15 
151-P/M/K 15.1 8.7 2.29 6.41 15 
152-P/M/K 15.2 8.7 2.31 6.39 15 
153-P/M/K 15.3 8.7 2.32 6.38 15 
154-P/M/K 15.4 8.7 2.34 6.36 15 
155-P/M/K 15.5 8.7 2.36 6.34 15 
156-P/M/K 15.6 8.7 2.38 6.32 15 
157-P/M/K 15.7 8.7 2.40 6.30 15 
158-P/M/K 15.8 8.7 2.42 6.28 15 
159-P/M/K 15.9 8.7 2.43 6.27 15 
160-P/M/K 16.0 9.3 2.42 6.88 16 
161-P/M/K 16.1 9.3 2.44 6.86 16 
162-P/M/K 16.2 9.3 2.46 6.84 16 
163-P/M/K 16.3 9.3 2.47 6.83 16 
164-P/M/K
TaeguTec Industry 4.0 16.4 9.3 2.49 6.81 16 
• Сверлильная головка может быть заказана по применению : Стандартная позиция
Пример заказа) Сверлильная головка D10.0 мм для Сталь Нержавеющая сталь Чугун
TaeguTec Industry 4.0
обработки материалов группы Р по ISO TCD-100-P TT9080
D D51
