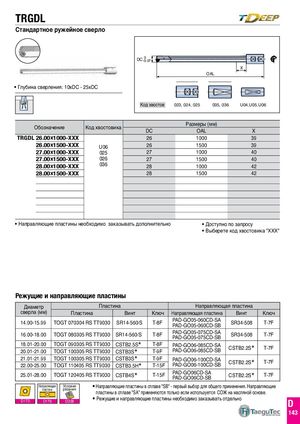

TRGDL
DC 0 DC -0.070 -0.07 X OAL X OAL
- Глубина сверления: 10xDC - 25xDC
| | | 023, 024, 025 | | 035, 036 | U 04 ,U 05 , U06 |
| | Код хвостов | 023, 024, 025 | | 035, 036 | U 04 ,U 05 , U06 |
| | | | Размеры (мм) | | |
| Обозначение | Код хвостовика | | | | | |
| | DC | OAL | X |
| TRGDL 26.00x1000-XXX | | 26 | 1000 | 39 |
| 26.00x1500-XXX | U06 | 26 | 1500 | 39 |
| 27.00x1000-XXX | 025 | 27 | 1000 | 40 |
| 27.00x1500-XXX | 026 | 27 | 1500 | 40 |
| 28.00x1000-XXX | 036 | 28 | 1000 | 42 |
| 28.00x1500-XXX | | 28 | 1500 | 42 |
- Направляющие пластины необходимо заказывать дополнительно
- Доступно по запросу
- Выберете код хвостовика "ХХХ"
Режущие и направляющие пластины
| Диаметр | Пласт | ина | | Направляющ | ая пластина | |
| сверла (мм) | Пластина | Винт | Ключ | Направляющая пластина | Винт | Ключ |
| 14.00-15.99 | TOGT 070304 RS TT9030 | SR14-560/S | T-8F | PAD-GO05-060CD-SA PAD-GO05-060CD-SB | SR34-508 | T-7F |
| 16.00-18.00 | TOGT 080305 RS TT9030 | SR14-560/S | T-8F | PAD-GO05-075CD-SA PAD-GO05-075CD-SB | SR34-508 | T-7F |
| 18.01-20.00 | TOGT 090305 RS TT9030 | CSTB2.5S | T-8F | PAD-GO06-085CD-SA | CSTB22S | T7F |
| 20.01-21.00 | TOGT 100305 RS TT9030 | CSTB3S | T-9F | PAD-GO06-085CD-SB | . | - |
| 21.01-21.99 | TOGT 100305 RS TT9030 | CSTB3S | T-9F | PAD-GO06-100CD-SA | CSTB22S | T7F |
| 22.00-25.00 | TOGT 110405 RS TT9030 | CSTB3.5H | T-15F | PAD-GO06-100CD-SB | . | - |
| 25.01-28.00 | TOGT 120405 RS TT9030 | CSTB4S | T-15F | PAD-GO06CD-SA PAD-GO06CD-SB | CSTB2.2S | T-7F |
| Направляющая | Условия | Направляющие пластины в сплаве "SB" - первый выбор для общего применения. Направляющие |
| пластина | резания | пластины в сплаве "SA" применяются только если используется СОЖ на масляной основе. |
Режущие и направляющие пластины необходимо заказывать отдельно D
