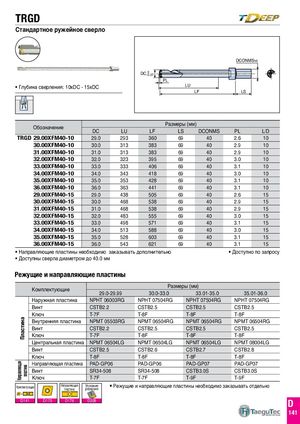

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 208

Каталог TaeguTec токарные инструменты 2020 - 2021

Каталог TaeguTec токарные инструменты 2020 - 2021

DC 0 -0.07

Глубина сверления: 10xDC - 15xDC

PL

DCONMSh6

LU LF LS

			Р	азмеры(м	м)
	DC	LU	LF	LS	DCONMS	PL	L/D
TRGD 29.00XFM40-10	29.0	293	360	69	40	2.6	10
30.00XFM40-10	30.0	313	383	69	40	2.9	10
31.00XFM40-10	31.0	313	383	69	40	2.9	10
32.00XFM40-10	32.0	323	395	69	40	3.0	10
33.00XFM40-10	33.0	333	406	69	40	3.1	10
34.00XFM40-10	34.0	343	418	69	40	3.0	10
35.00XFM40-10	35.0	353	428	69	40	3.1	10
36.00XFM40-10	36.0	363	441	69	40	3.1	10
29.00XFM40-15	29.0	438	505	69	40	2.6	15
30.00XFM40-15	30.0	468	538	69	40	2.9	15
31.00XFM40-15	31.0	468	538	69	40	2.9	15
32.00XFM40-15	32.0	483	555	69	40	3.0	15
33.00XFM40-15	33.0	498	571	69	40	3.1	15
34.00XFM40-15	34.0	513	588	69	40	3.0	15
35.00XFM40-15	35.0	528	603	69	40	3.1	15
36.00XFM40-15	36.0	543	621	69	40	3.1	15

Направляющие пластины необходимо заказывать дополнительно
Доступно по запросу
Доступны сверла диаметром до 40.0 мм

Режущие и направляющие пластины

	Комплектующие		Разм	еры(мм)
		29.0-29.99	30.0-33.0	33.01-35.0	35.01-36.0
	Наружная пластина	NPHT 06003RG	NPHT 07504RG	NPHT 07504RG	NPHT 07504RG
	Винт	CSTB2.2	CSTB2.5	CSTB2.5	CSTB2.5
а	Ключ	T-7F	T-8F	T-8F	T-8F
ин	Внутренняя пластина	NPMT 05503RG	NPMT 06504RG	NPMT 06504RG	NPMT 06504RG
аст	Винт	CSTB2.2	CSTB2.5	CSTB2.5	CSTB2.5
Пл	Ключ	T-7F	T-8F	T-8F	T-8F
	Центральная пластина	NPMT 06504LG	NPMT 06504LG	NPMT 06504LG	NPMT 08004LG
	Винт	CSTB2.5	CSTB2.6	CSTB2.7	CSTB2.8
	Ключ	T-8F	T-8F	T-8F	T-8F
ющая на	Направляющая пластина	PAD-GP06	PAD-GP06	PAD-GP07	PAD-GP07
равля ласти	Винт	SR34-508	SR34-508	CSTB3.0S	CSTB3.0S
Нап п	Ключ	T-7F	T-7F	T-9F	T-9F
Комплектующ + D141	ие D170 D176 Направляющая пластина	Режущи D208 Условия резания	е и направляющие пла	стины необходимо за	казывать отдельно

D141 D170 D176 D208 D
