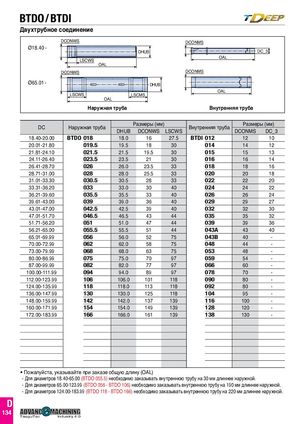

BTDO / BTDI
Двухтрубное соединение
DCONWSDCONWS DCONMSDCONMS Ø18.40 - DHUBDHUB DC_3DC_3 OALOAL LSCWSLSCWS OALOAL DCONWSDCONWS DCONMSDCONMS Ø65.01 - DHUB DHUB OALOAL LSCWSLSCWS LSCMSLSCMS OALOAL Наружная труба Внутренняя труба
| DC | Н б | Размеры(мм | ) | В б | Размер | ы(мм) | |
| аружная труа | DHUB | DCONWS | LSCWS | нутренняя труа | DCONMS | DC3 | |
| 18.40-20.00 | BTDO 018 | 18.0 | 16 | 27.5 | BTDI 012 | 12 | 10 |
| 20.01-21.80 | 019.5 | 19.5 | 18 | 30 | 014 | 14 | 12 |
| 21.81-24.10 | 021.5 | 21.5 | 19.5 | 30 | 015 | 15 | 13 |
| 24.11-26.40 | 023.5 | 23.5 | 21 | 30 | 016 | 16 | 14 |
| 26.41-28.70 | 026 | 26.0 | 23.5 | 33 | 018 | 18 | 16 |
| 28.71-31.00 | 028 | 28.0 | 25.5 | 33 | 020 | 20 | 18 |
| 31.01-33.30 | 030.5 | 30.5 | 28 | 33 | 022 | 22 | 20 |
| 33.31-36.20 | 033 | 33.0 | 30 | 40 | 024 | 24 | 22 |
| 36.21-39.60 | 035.5 | 35.5 | 33 | 40 | 026 | 26 | 24 |
| 39.61-43.00 | 039 | 39.0 | 36 | 40 | 029 | 29 | 27 |
| 43.01-47.00 | 042.5 | 42.5 | 39 | 40 | 032 | 32 | 30 |
| 47.01-51.70 | 046.5 | 46.5 | 43 | 44 | 035 | 35 | 32 |
| 51.71-56.20 | 051 | 51.0 | 47 | 44 | 039 | 39 | 36 |
| 56.21-65.00 | 055.5 | 55.5 | 51 | 44 | 043A | 43 | 40 |
| 65.01-69.99 | 056 | 56.0 | 52 | 75 | 043B | 40 | - |
| 70.00-72.99 | 062 | 62.0 | 58 | 75 | 048 | 44 | - |
| 73.00-79.99 | 068 | 68.0 | 63 | 75 | 053 | 48 | - |
| 80.00-86.99 | 075 | 75.0 | 70 | 97 | 059 | 54 | - |
| 87.00-99.99 | 082 | 82.0 | 77 | 97 | 066 | 60 | - |
| 100.00-111.99 | 094 | 94.0 | 89 | 97 | 078 | 70 | - |
| 112.00-123.99 | 106 | 106.0 | 101 | 118 | 090 | 80 | - |
| 124.00-135.99 | 118 | 118.0 | 113 | 118 | 092 | 80 | - |
| 136.00-147.99 | 130 | 130.0 | 125 | 118 | 104 | 95 | - |
| 148.00-159.99 | 142 | 142.0 | 137 | 139 | 116 | 100 | - |
| 160.00-171.99 | 154 | 154.0 | 149 | 139 | 128 | 120 | - |
| 172.00-183.99 | 166 | 166.0 | 161 | 139 | 138 | 130 | - |
- Пожалуйста, указывайте при заказе общую длину (OAL)
- Для диаметров 18.40-65.00 (BTDO 055.5) необходимо заказывать внутреннюю трубу на 30 мм длиннее наружной. TaeguTec Industry 4.0 - Для диаметров 65.00-123.99 (BTDO 056 - BTDO 106) необходимо заказывать внутреннюю трубу на 190 мм длиннее наружной. - Для диаметров 124.00-183.99 (BTDO 118 - BTDO 166) необходимо заказывать внутреннюю трубу на 220 мм длиннее наружной.
