Каталог TaeguTec токарные инструменты 2020 - 2021

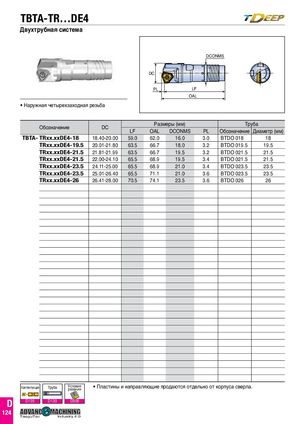

TBTA-TR…DE4
DC PL
- Наружная четырехзаходная резьба
DCONMS
LF OAL
| Об | DC | Разм | еры(мм) | Тр | уба | ||
| означение | LF | OAL | DCONMS | PL | Обозначение | Диаметр (мм) | |
| TBTA- TRxx.xxDE4-18 | 18.40-20.00 | 59.0 | 62.0 | 16.0 | 3.0 | BTDO 018 | 18 |
| TRxx.xxDE4-19.5 | 20.01-21.80 | 63.5 | 66.7 | 18.0 | 3.2 | BTDO 019.5 | 19.5 |
| TRxx.xxDE4-21.5 | 21.81-21.99 | 63.5 | 66.7 | 19.5 | 3.2 | BTDO 021.5 | 21.5 |
| TRxx.xxDE4-21.5 | 22.00-24.10 | 65.5 | 68.9 | 19.5 | 3.4 | BTDO 021.5 | 21.5 |
| TRxx.xxDE4-23.5 | 24.11-25.00 | 65.5 | 68.9 | 21.0 | 3.4 | BTDO 023.5 | 23.5 |
| TRxx.xxDE4-23.5 | 25.01-26.40 | 65.5 | 71.1 | 21.0 | 3.6 | BTDO 023.5 | 23.5 |
| TRxx.xxDE4-26 | 26.41-28.00 | 70.5 | 74.1 | 23.5 | 3.6 | BTDO 026 | 26 |
