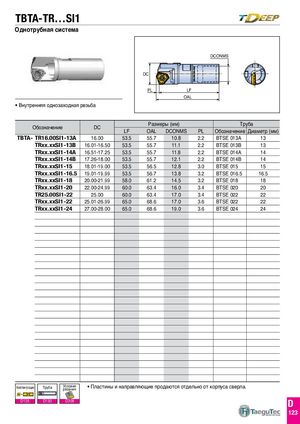

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 190
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
TBTA-TR…SI1
DC PL
- Внутренняя однозаходная резьба
DCONMS
LF OAL
| Разм | еры(мм) | Тр | уба | ||||
| означение | |||||||
| LF | OAL | DCONMS | PL | Обозначение | Диаметр (мм) | ||
| TBTA- TR16.00SI1-13A | 16.00 | 53.5 | 55.7 | 10.8 | 2.2 | BTSE 013A | 13 |
| TRxx.xxSI1-13B | 16.01-16.50 | 53.5 | 55.7 | 11.1 | 2.2 | BTSE 013B | 13 |
| TRxx.xxSI1-14A | 16.51-17.25 | 53.5 | 55.7 | 11.8 | 2.2 | BTSE 014A | 14 |
| TRxx.xxSI1-14B | 17.26-18.00 | 53.5 | 55.7 | 12.1 | 2.2 | BTSE 014B | 14 |
| TRxx.xxSI1-15 | 18.01-19.00 | 53.5 | 56.5 | 12.8 | 3.0 | BTSE 015 | 15 |
| TRxx.xxSI1-16.5 | 19.01-19.99 | 53.5 | 56.7 | 13.8 | 3.2 | BTSE 016.5 | 16.5 |
| TRxx.xxSI1-18 | 20.00-21.99 | 58.0 | 61.2 | 14.5 | 3.2 | BTSE 018 | 18 |
| TRxx.xxSI1-20 | 22.00-24.99 | 60.0 | 63.4 | 16.0 | 3.4 | BTSE 020 | 20 |
| TR25.00SI1-22 | 25.00 | 60.0 | 63.4 | 17.0 | 3.4 | BTSE 022 | 22 |
| TRxx.xxSI1-22 | 25.01-26.99 | 65.0 | 68.6 | 17.0 | 3.6 | BTSE 022 | 22 |
| TRxx.xxSI1-24 | 27.00-28.00 | 65.0 | 68.6 | 19.0 | 3.6 | BTSE 024 | 24 |
