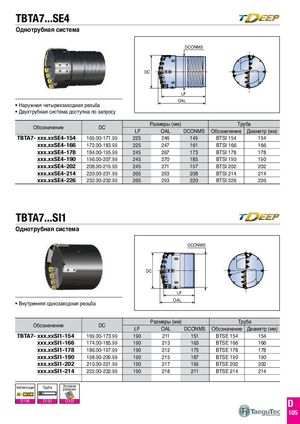

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 172

Предыдущая страница Следующая страница

Навигация

DCONMS

DC

  • Наружная четырехзаходная резьба
  • Двухтрубная система доступна по запросу

LF OAL

Размеры(мм)Труба
ОбозначениеDCLFOALDCONMSОбозначениеДиаметр (мм)
TBTA7-xxx.xxSE4-154169.00-171.99225246149BTSI 154154
xxx.xxSE4-166172.00-183.99225247161BTSI 166166
xxx.xxSE4-178184.00-195.99245267173BTSI 178178
xxx.xxSE4-190196.00-207.99245270185BTSI 190190
xxx.xxSE4-202208.00-219.99245271197BTSI 202202
xxx.xxSE4-214220.00-231.99265293208BTSI 214214
xxx.xxSE4-226232.00-232.99265293220BTSI 226226

TBTA7...SI1

Однотрубная система

DCONMS

DC

LF Внутренняя однозаходная резьба OAL

ОбDCРазмеры(мм)Труба
означениеLFOALDCONMSОбозначениеДиаметр (мм)
TBTA7-xxx.xxSI1-154169.00-173.99190211151BTSE 154154
xxx.xxSI1-166174.00-185.99190213163BTSE 166166
xxx.xxSI1-178186.00-197.99190212175BTSE 178178
xxx.xxSI1-190198.00-209.99190215187BTSE 190190
xxx.xxSI1-202210.00-221.99190217199BTSE 202202
xxx.xxSI1-214222.00-232.99190218211BTSE 214214
