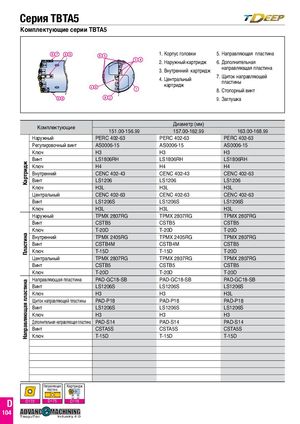

| 1. Корпус головки | 5. Направляющая пластина |
| 2. Наружный картридж | 6. Дополнительная |
| 3. Внутренний картридж | направляющая пластина |
| 4. Центральный | 7. Щиток направляющей |
| картридж | пластины |
8. Стопорный винт 9. Заглушка
| Комплектюие | Диаметр (мм) | |||
| ущ | 151.00-156.99 | 157.00-162.99 | 163.00-168.99 | |
| Наружный | PERC 402-63 | PERC 402-63 | PERC 402-63 | |
| Регулировочный винт | AS0006-15 | AS0006-15 | AS0006-15 | |
| Ключ | H3 | H3 | H3 | |
| Винт | LS1806RH | LS1806RH | LS1806RH | |
| идж | Ключ | H4 | H4 | H4 |
| тр | Внутренний | CENC 402-43 | CENC 402-43 | CENC 402-63 |
| Кар | Винт | LS1206 | LS1206 | LS1206 |
| Ключ | H3L | H3L | H3L | |
| Центральный | CENC 402-63 | CENC 402-63 | CENC 402-63 | |
| Винт | LS1206S | LS1206S | LS1206S | |
| Ключ | H3L | H3L | H3L | |
| Наружный | TPMX 2807RG | TPMX 2807RG | TPMX 2807RG | |
| Винт | CSTB5 | CSTB5 | CSTB5 | |
| Ключ | T-20D | T-20D | T-20D | |
| ина | Внутренний | TPMX 2405RG | TPMX 2405RG | TPMX 2807RG |
| аст | Винт | CSTB4M | CSTB4M | CSTB5 |
| Пл | Ключ | T-15D | T-15D | T-20D |
| Центральный | TPMX 2807RG | TPMX 2807RG | TPMX 2807RG | |
| Винт | CSTB5 | CSTB5 | CSTB5 | |
| Ключ | T-20D | T-20D | T-20D | |
| а | Направляющая пластина | PAD-GC18-SB | PAD-GC18-SB | PAD-GC18-SB |
| тин | Винт | LS1206S | LS1206S | LS1206S |
| лас | Ключ | H3 | H3 | H3L |
| п | Щиток направляющей пластины | PAD-P18 | PAD-P18 | PAD-P18 |
| щая | Винт | LS1206S | LS1206S | LS1206S |
| яю | Ключ | H3 | H3 | H3 |
| вл | Дополнительная направляющая пластина | PAD-S14 | PAD-S14 | PAD-S14 |
| пра | Винт | CSTA5S | CSTA5S | CSTA5S |
| На | Ключ | T-15D | T-15D | T-15D |
