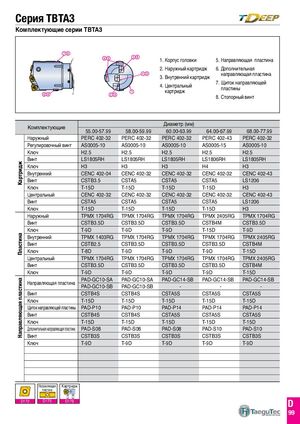

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 166
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
| 1. Корпус головки | 5. Направляющая пластина |
| 2. Наружный картридж | 6. Дополнительная |
| 3. Внутренний картридж | направляющая пластина |
| 4. Центральный | 7. Щиток направляющей |
| картридж | пластины |
8. Стопорный винт
| Комплектюие | Диаметр (мм) | |||||
| ущ | 55.00-57.99 | 58.00-59.99 | 60.00-63.99 | 64.00-67.99 | 68.00-77.99 | |
| Наружный | PERC 402-32 | PERC 402-32 | PERC 402-32 | PERC 402-43 | PERC 402-32 | |
| Регулировочный винт | AS0005-10 | AS0005-10 | AS0005-10 | AS0005-15 | AS0005-10 | |
| Ключ | H2.5 | H2.5 | H2.5 | H2.5 | H2.5 | |
| Винт | LS1805RH | LS1805RH | LS1805RH | LS1806RH | LS1805RH | |
| идж | Ключ | H3 | H3 | H3 | H4 | H3 |
| тр | Внутренний | CENC 402-04 | CENC 402-32 | CENC 402-32 | CENC 402-32 | CENC 402-43 |
| Кар | Винт | CSTB3.5 | CSTA5 | CSTA5 | CSTA5 | LS1206 |
| Ключ | T-15D | T-15D | T-15D | T-15D | H3 | |
| Центральный | CENC 402-32 | CENC 402-32 | CENC 402-32 | CENC 402-32 | CENC 402-43 | |
| Винт | CSTA5 | CSTA5 | CSTA5 | CSTA5 | LS1206 | |
| Ключ | T-15D | T-15D | T-15D | T-15D | H3 | |
| Наружный | TPMX 1704RG | TPMX 1704RG | TPMX 1704RG | TPMX 2405RG | TPMX 1704RG | |
| Винт | CSTB3.5D | CSTB3.5D | CSTB3.5D | CSTB4M | CSTB3.5D | |
| Ключ | T-9D | T-9D | T-9D | T-15D | T-9D | |
| ина | Внутренний | TPMX 1403RG | TPMX 1704RG | TPMX 1704RG | TPMX 1704RG | TPMX 2405RG |
| ст | Винт | CSTB2.5 | CSTB3.5D | CSTB3.5D | CSTB3.5D | CSTB4M |
| Пла | Ключ | T-8D | T-9D | T-9D | T-9D | T-15D |
| Центральный | TPMX 1704RG | TPMX 1704RG | TPMX 1704RG | TPMX 1704RG | TPMX 2405RG | |
| Винт | CSTB3.5D | CSTB3.5D | CSTB3.5D | CSTB3.5D | CSTB4M | |
| Ключ | T-9D | T-9D | T-9D | T-9D | T-15D | |
| стина | Направляющая пластина | PAD-GC10-SA PAD-GC10-SB | PAD-GC10-SA PAD-GC10-SB | PAD-GC14-SB - | PAD-GC14-SB - | PAD-GC14-SB - |
| ла | Винт | CSTB4S | CSTB4S | CSTA5S | CSTA5S | CSTA5S |
| я п | Ключ | T-15D | T-15D | T-15D | T-15D | T-15D |
| ща | Щиток направляющей пластины | PAD-P10 | PAD-P10 | PAD-P14 | PAD-P14 | PAD-P14 |
| яю | Винт | CSTB4S | CSTB4S | CSTA5S | CSTA5S | CSTA5S |
| авл | Ключ | T-15D | T-15D | T-15D | T-15D | T-15D |
| пр | Дополнительная направляющая пластина | PAD-S08 | PAD-S08 | PAD-S08 | PAD-S10 | PAD-S10 |
| На | Винт | CSTB3S | CSTB3S | CSTB3S | CSTB3S | CSTB3S |
| Ключ | T-9D | T-9D | T-9D | T-9D | T-9D |
