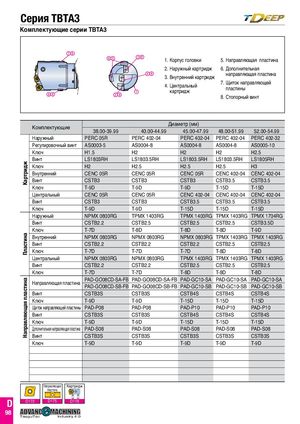

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 165
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
| 1. Корпус головки | 5. Направляющая пластина |
| 2. Наружный картридж | 6. Дополнительная |
| 3. Внутренний картридж | направляющая пластина |
| 4. Центральный | 7. Щиток направляющей |
| картридж | пластины |
8. Стопорный винт
| Комплектюие | Диа | метр (мм) | ||||
| ущ | 38.00-39.99 | 40.00-44.99 | 45.00-47.99 | 48.00-51.99 | 52.00-54.99 | |
| Наружный | PERC 05R | PERC 402-04 | PERC 402-04 | PERC 402-04 | PERC 402-32 | |
| Регулировочный винт | AS0003-5 | AS0004-8 | AS0004-8 | AS0004-8 | AS0005-10 | |
| Ключ | H1.5 | H2 | H2 | H2 | H2.5 | |
| Винт | LS1803RH | LS1803.5RH | LS1803.5RH | LS1803.5RH | LS1805RH | |
| идж | Ключ | H2 | H2.5 | H2.5 | H2.5 | H3 |
| тр | Внутренний | CENC 05R | CENC 05R | CENC 05R | CENC 402-04 | CENC 402-04 |
| Кар | Винт | CSTB3 | CSTB3 | CSTB3 | CSTB3.5 | CSTB3.5 |
| Ключ | T-9D | T-9D | T-9D | T-15D | T-15D | |
| Центральный | CENC 05R | CENC 05R | CENC 402-04 | CENC 402-04 | CENC 402-04 | |
| Винт | CSTB3 | CSTB3 | CSTB3.5 | CSTB3.5 | CSTB3.5 | |
| Ключ | T-9D | T-9D | T-15D | T-15D | T-15D | |
| Наружный | NPMX 0803RG | TPMX 1403RG | TPMX 1403RG | TPMX 1403RG | TPMX 1704RG | |
| Винт | CSTB2.2 | CSTB2.5 | CSTB2.5 | CSTB2.5 | CSTB3.5D | |
| Ключ | T-7D | T-8D | T-8D | T-8D | T-9D | |
| ина | Внутренний | NPMX 0803RG | NPMX 0803RG | NPMX 0803RG | TPMX 1403RG | TPMX 1403RG |
| аст | Винт | CSTB2.2 | CSTB2.2 | CSTB2.2 | CSTB2.5 | CSTB2.5 |
| Пл | Ключ | T-7D | T-7D | T-7D | T-8D | T-8D |
| Центральный | NPMX 0803RG | NPMX 0803RG | TPMX 1403RG | TPMX 1403RG | TPMX 1403RG | |
| Винт | CSTB2.2 | CSTB2.2 | CSTB2.5 | CSTB2.5 | CSTB2.5 | |
| Ключ | T-7D | T-7D | T-8D | T-8D | T-8D | |
| стина | Направляющая пластина | PAD-GO08CD-SA-FB PAD-GO08CD-SB-FB | PAD-GO08CD-SA-FB PAD-GO08CD-SB-FB | PAD-GC10-SA PAD-GC10-SB | PAD-GC10-SA PAD-GC10-SB | PAD-GC10-SA PAD-GC10-SB |
| ла | Винт | CSTB3S | CSTB3S | CSTB4S | CSTB4S | CSTB4S |
| я п | Ключ | T-9D | T-9D | T-15D | T-15D | T-15D |
| ща | Щиток направляющей пластины | PAD-P08 | PAD-P08 | PAD-P10 | PAD-P10 | PAD-P10 |
| яю | Винт | CSTB3S | CSTB3S | CSTB4S | CSTB4S | CSTB4S |
| авл | Ключ | T-9D | T-9D | T-15D | T-15D | T-15D |
| пр | Дополнительная направляющая пластина | PAD-S08 | PAD-S08 | PAD-S08 | PAD-S08 | PAD-S08 |
| На | Винт | CSTB3S | CSTB3S | CSTB3S | CSTB3S | CSTB3S |
| Ключ | T-9D | T-9D | T-9D | T-9D | T-9D |
