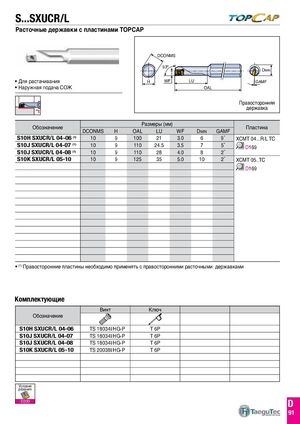

S...SXUCR/L
Расточные державки с пластинами TOPCAP
DCONMS 93º
Для растачивания H WF LU
- Наружная подача СОЖ OAL
DMIN GAMF
Правосторонняя державка
| Обозначение | Раз | меры(мм | ) | Пластина | ||||
| DCONMS | H | OAL | LU | WF | DMIN | GAMF | ||
| S10H SXUCR/L 04-06 (1) | 10 | 9 | 100 | 21 | 3.0 | 6 | 9˚ | XCMT 04...R/L TC |
| S10J SXUCR/L 04-07 (1) | 10 | 9 | 110 | 24.5 | 3.5 | 7 | 5˚ | D169 |
| S10J SXUCR/L 04-08 (1) | 10 | 9 | 110 | 28 | 4.0 | 8 | 2˚ | |
| S10K SXUCR/L 05-10 | 10 | 9 | 125 | 35 | 5.0 | 10 | 2˚ | XCMT 05..TC |
| D169 |
- (1) Правосторонние пластины необходимо применять с правосторонними расточными державками
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| S10H SXUCR/L 04-06 | TS 18034I/HG-P | T 6P |
| S10J SXUCR/L 04-07 | TS 18034I/HG-P | T 6P |
| S10J SXUCR/L 04-08 | TS 18034I/HG-P | T 6P |
| S10K SXUCR/L 05-10 | TS 20038I/HG-P | T 6P |
| Условия резания D200 |
