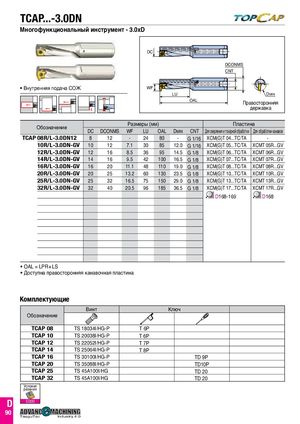

TCAP...-3.0DN
Многофункциональный инструмент - 3.0xD
DC DCONMS CNT
- Внутренняя подача СОЖ WF
LU DMIN OAL Правосторонняя державка Размеры (мм) Пластина Обозначение
| DC DCONMS WF | LU | OAL DMIN | CNT Для сверления и токарной обработки Для обработки канавок | |||||
| TCAP 08R/L-3.0DN12 | 8 | 12 | - | 24 | 80 | - | G 1/16 XCM(G)T 04...TC/TA | - |
| 10R/L-3.0DN-GV | 10 | 12 | 7.1 | 30 | 85 | 12.0 | G 1/16 XCM(G)T 05...TC/TA XCMT 05R...GV | |
| 12R/L-3.0DN-GV | 12 | 16 | 8.5 | 36 | 95 | 14.5 | G 1/8 | XCM(G)T 06...TC/TA XCMT 06R...GV |
| 14R/L-3.0DN-GV | 14 | 16 | 9.5 | 42 | 100 | 16.5 | G 1/8 | XCM(G)T 07...TC/TA XCMT 07R...GV |
| 16R/L-3.0DN-GV | 16 | 20 | 11.1 | 48 | 110 | 19.0 | G 1/8 | XCM(G)T 08...TC/TA XCMT 08R...GV |
| 20R/L-3.0DN-GV | 20 | 25 | 13.2 | 60 | 130 | 23.5 | G 1/8 | XCM(G)T 10...TC/TA XCMT 10R...GV |
| 25R/L-3.0DN-GV | 25 | 32 | 16.5 | 75 | 150 | 29.0 | G 1/8 | XCM(G)T 13...TC/TA XCMT 13R...GV |
| 32R/L-3.0DN-GV | 32 | 40 | 20.5 | 96 | 185 | 36.5 | G 1/8 | XCMT 17R...GV XCM(G)T 17...TC/TA |
D168-169 D168
- OAL = LPR+LS
- Доступна правосторонняя канавочная пластина
Комплектующие
| Винт | К | люч | |
| Обозначение | |||
| TCAP 08 | TS 18034I/HG-P | T 6P | |
| TCAP 10 | TS 20038I/HG-P | T 6P | |
| TCAP 12 | TS 22052I/HG-P | T 7P | |
| TCAP 14 | TS 25064I/HG-P | T 8P | |
| TCAP 16 | TS 30100I/HG-P | TD 9P | |
| TCAP 20 | TS 35088I/HG-P | TD10P | |
| TCAP 25 | TS 45A100I/HG | TD 20 | |
| TCAP32 | TS 45A100I/HG | TD 20 |
