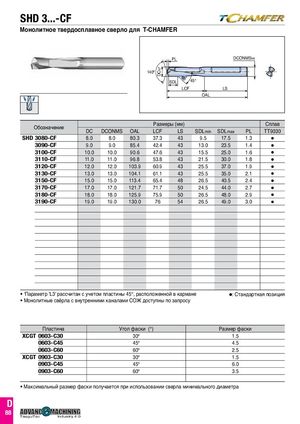

SHD 3...-CF
Монолитное твердосплавное сверло для T-CHAMFER

PL DCONMSh6


DCh7
140º
SDL 45°
LCF LS
OAL


Размеры (мм) Сплав
Обозначение
DC DCONMS OAL LCF LS SDL min SDL max PL TT9030
SHD 3080-CF 8.0 8.0 80.3 37.3 43 9.5 17.5 1.3 
3090-CF 9.0 9.0 85.4 42.4 43 13.0 23.5 1.4 
3100-CF 10.0 10.0 90.6 47.6 43 15.5 25.0 1.6 
3110-CF 11.0 11.0 96.8 53.8 43 21.5 30.0 1.8 
3120-CF 12.0 12.0 103.9 60.9 43 25.5 37.0 1.9 
3130-CF 13.0 13.0 104.1 61.1 43 25.5 35.0 2.1 
3150-CF 15.0 15.0 113.4 65.4 48 26.5 40.5 2.4 
3170-CF 17.0 17.0 121.7 71.7 50 24.5 44.0 2.7 
3180-CF 18.0 18.0 125.9 75.9 50 26.5 48.0 2.9 
3190-CF 19.0 19.0 130.0 76 54 26.5 49.0 3.0 


• ‘Параметр 'L3' рассчитан с учетом пластины 45°, расположенной в кармане : Стандартная позиция
• Монолитные свёрла с внутренними каналами СОЖ доступны по запросу


Пластина Угол фаски (°) Размер фаски
XCGT 0603-C30 30° 1.5
0603-C45 45° 4.5
0603-C60 60° 2.5
XCGT 0903-C30 30° 1.5
0903-C45 45° 6.0
0903-C60 60° 3.5
TaeguTec Industry 4.0
• Максимальный размер фаски получается при использовании сверла минимального диаметра
