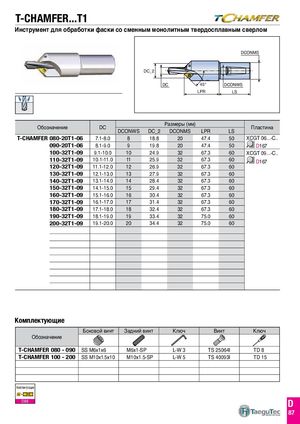

T-CHAMFER...T1
Инструмент для обработки фаски со сменным монолитным твердосплавным сверлом
DCONMS
DC_2
DC 45° DCONWS
LPR LS
| Размеры(мм | ) | |||||||
| оз | ачение | ластина | ||||||
| DCONWS | DC2 | DCONMS | LPR | LS | ||||
| T-CHAMFER | 080-20T1-06 | 7.1-8.0 | 8 | 18.8 | 20 | 47.4 | 50 | XCGT 06...-C.. |
| 090-20T1-06 | 8.1-9.0 | 9 | 19.8 | 20 | 47.4 | 50 | D167 | |
| 100-32T1-09 | 9.1-10.0 | 10 | 24.9 | 32 | 67.3 | 60 | XCGT 09...-C.. | |
| 110-32T1-09 | 10.1-11.0 | 11 | 25.9 | 32 | 67.3 | 60 | D167 | |
| 120-32T1-09 | 11.1-12.0 | 12 | 26.9 | 32 | 67.3 | 60 | ||
| 130-32T1-09 | 12.1-13.0 | 13 | 27.9 | 32 | 67.3 | 60 | ||
| 140-32T1-09 | 13.1-14.0 | 14 | 28.4 | 32 | 67.3 | 60 | ||
| 150-32T1-09 | 14.1-15.0 | 15 | 29.4 | 32 | 67.3 | 60 | ||
| 160-32T1-09 | 15.1-16.0 | 16 | 30.4 | 32 | 67.3 | 60 | ||
| 170-32T1-09 | 16.1-17.0 | 17 | 31.4 | 32 | 67.3 | 60 | ||
| 180-32T1-09 | 17.1-18.0 | 18 | 32.4 | 32 | 67.3 | 60 | ||
| 190-32T1-09 | 18.1-19.0 | 19 | 33.4 | 32 | 75.0 | 60 | ||
| 200-32T1-09 | 19.1-20.0 | 20 | 34.4 | 32 | 75.0 | 60 |
Комплектующие
| Боковой винт | Задний винт | Ключ | Винт | Ключ | |
| Обозначение | |||||
| T-CHAMFER 080- 090 | SS M6x1x6 | M6x1-SP | L-W 3 | TS 25064I | TD 8 |
| T-CHAMFER 100- 200 | SS M10x1.5x10 | M10x1.5-SP | L-W 5 | TS 40093I | TD 15 |
Комплектующие D88
