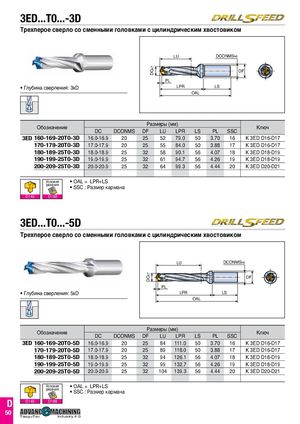

3ED...T0...-3D
Трехперое сверло со сменными головками с цилиндрическим хвостовиком
LU DCONMSh6 DF PL
Глубина сверления: 3xD LPR LS
OAL
Размеры (мм) Обозначение Ключ
| DCONMS DF DC | LU | LPR | LS | PL | SSC | ||||
| 3ED 160-169-20T0-3D | 16.0-16.9 | 20 | 25 | 52 | 79.0 | 50 | 3.70 | 16 | K 3ED D16-D17 |
| 170-179-20T0-3D | 17.0-17.9 | 20 | 25 | 55 | 84.0 | 50 | 3.88 | 17 | K 3ED D16-D17 |
| 180-189-25T0-3D | 18.0-18.9 | 25 | 32 | 58 | 90.1 | 56 | 4.07 | 18 | K 3ED D18-D19 |
| 190-199-25T0-3D | 19.0-19.9 | 25 | 32 | 61 | 94.7 | 56 | 4.26 | 19 | K 3ED D18-D19 |
| 200-209-25T0-3D | 20.0-20.9 | 25 | 32 | 64 | 99.3 | 56 | 4.44 | 20 | K 3ED D20-D21 |
Условия OAL = LPR+LS резания SSC : Размер кармана D149 D188 3ED...T0...-5D
Трехперое сверло со сменными головками с цилиндрическим хвостовиком
LU DCONMSh6 DF PL
Глубина сверления: 5xD LPR LS
OAL
Размеры (мм) Обозначение Ключ
| DCONMS DF DC | LU | LPR | LS | PL | SSC | ||||
| 3ED 160-169-20T0-5D | 16.0-16.9 | 20 | 25 | 84 | 111.0 | 50 | 3.70 | 16 | K 3ED D16-D17 |
| 170-179-20T0-5D | 17.0-17.9 | 20 | 25 | 89 118.0 50 | 3.88 | 17 | K 3ED D16-D17 | ||
| 180-189-25T0-5D | 18.0-18.9 | 25 | 32 | 94 126.1 | 56 | 4.07 | 18 | K 3ED D18-D19 | |
| 190-199-25T0-5D | 19.0-19.9 | 25 | 32 | 99 132.7 56 | 4.26 | 19 | K 3ED D18-D19 | ||
| 200-209-25T0-5D | 20.0-20.9 | 25 | 32 | 104 139.3 56 | 4.44 | 20 | K 3ED D20-D21 |
