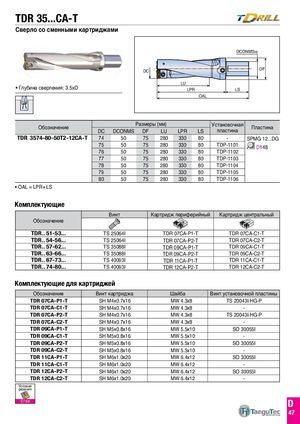

DCONMSh6 DC DF LU
Глубина сверления: 3.5xD LPR LS
OAL
| Р | азмеры | (мм) | Установочная | |||||
| Обозначение | DC | DCONMS | DF | LU | LPR | LS | пластина | Пластина |
| TDR 3574-80-50T2-12CA-T | 74 | 50 | 75 | 280 | 330 | 80 | - | SPMG 12...DG |
| 75 | 50 | 75 | 280 | 330 | 80 | TDP-1101 | D148 | |
| 76 | 50 | 75 | 280 | 330 | 80 | TDP-1102 | ||
| 77 | 50 | 75 | 280 | 330 | 80 | TDP-1103 | ||
| 78 | 50 | 75 | 280 | 330 | 80 | TDP-1104 | ||
| 79 | 50 | 75 | 280 | 330 | 80 | TDP-1105 | ||
| 80 | 50 | 75 | 280 | 330 | 80 | TDP-1106 |
- OAL = LPR+LS
Комплектующие
| Винт | Картридж периферийный | Картриджцентральный | |
| Обозначение | |||
| TDR.. 51-53... | TS25064I | TDR07CA-P1-T | TDR07CA-C1-T |
| TDR.. 54-56... | TS25064I | TDR 07CA-P2-T | TDR07CA-C2-T |
| TDR.. 57-62... | TS 35088I | TDR 09CA-P1-T | TDR09CA-C1-T |
| TDR.. 63-66... | TS 35088I | TDR 09CA-P2-T | TDR09CA-C2-T |
| TDR.. 67-73... | TS40093I | TDR 11CA-P1-T | TDR 11CA-C1-T |
| TDR.. 74-80... | TS40093I | TDR 12CA-P2-T | TDR 12CA-C2-T |
Комплектующие для картриджей
| Обозначение | Винт картриджа | Шайба | Винтустановочной пластины |
| TDR 07CA-P1-T | SH M4x0.7x16 | MW 4.3x8 | TS 20043I/HG-P |
| TDR 07CA-C1-T | SH M4x0.7x16 | MW 4.3x8 | - |
| TDR 07CA-P2-T | SH M4x0.7x16 | MW 4.3x8 | TS 20043I/HG-P |
| TDR 07CA-C2-T | SH M4x0.7x16 | MW 4.3x8 | - |
| TDR 09CA-P1-T | SH M5x0.8x16 | MW 5.5x10 | SO 30055I |
| TDR 09CA-C1-T | SH M5x0.8x16 | MW 5.5x10 | - |
| TDR 09CA-P2-T | SH M5x0.8x16 | MW 5.5x10 | SO 30055I |
| TDR 09CA-C2-T | SH M5x0.8x16 | MW 5.5x10 | - |
| TDR 11CA-P1-T | SH M6x1.0x20 | MW 6.4x12 | SO 30055I |
| TDR 11CA-C1-T | SH M6x1.0x20 | MW 6.4x12 | - |
| TDR 12CA-P2-T | SH M6x1.0x20 | MW 6.4x12 | SO 30055I |
| TDR 12CA-C2-T | SH M6x1.0x20 | MW 6.4x12 | - |
