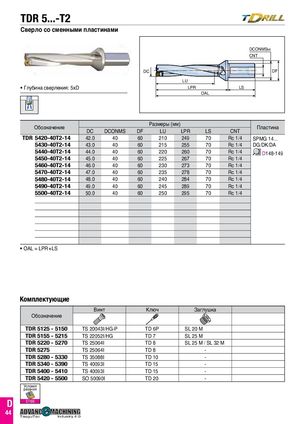

DCONMSh6 CNT DC DF LU
Глубина сверления: 5xD LPR LS
OAL
| Р | азмеры(м | м) | |||||||
| Обозначение | DC | DCONMS | DF | LU | LPR | LS | CNT | Пластина | |
| TDR | 5420-40T2-14 | 42.0 | 40 | 60 | 210 | 249 | 70 | Rc 1/4 | SPMG 14... |
| 5430-40T2-14 | 43.0 | 40 | 60 | 215 | 255 | 70 | Rc 1/4 | DG/DK/DA | |
| 5440-40T2-14 | 44.0 | 40 | 60 | 220 | 260 | 70 | Rc 1/4 | D148-149 | |
| 5450-40T2-14 | 45.0 | 40 | 60 | 225 | 267 | 70 | Rc 1/4 | ||
| 5460-40T2-14 | 46.0 | 40 | 60 | 230 | 273 | 70 | Rc 1/4 | ||
| 5470-40T2-14 | 47.0 | 40 | 60 | 235 | 278 | 70 | Rc 1/4 | ||
| 5480-40T2-14 | 48.0 | 40 | 60 | 240 | 284 | 70 | Rc 1/4 | ||
| 5490-40T2-14 | 49.0 | 40 | 60 | 245 | 289 | 70 | Rc 1/4 | ||
| 5500-40T2-14 | 50.0 | 40 | 60 | 250 | 295 | 70 | Rc 1/4 |
- OAL = LPR+LS
Комплектующие
| Винт | Ключ | Заглушка | |
| Обозначение | |||
| TDR 5125- 5150 | TS 20043I/HG-P | TD 6P | SL 20 M |
| TDR 5155- 5215 | TS 22052I/HG | TD 7 | SL 25 M |
| TDR 5220- 5270 | TS 25064I | TD 8 | SL 25 M / SL 32 M |
| TDR 5275 | TS 25064I | TD 8 | - |
| TDR 5280- 5330 | TS 35088I | TD 10 | - |
| TDR 5340- 5390 | TS 40093I | TD 15 | - |
| TDR 5400- 5410 | TS 40093I | TD 15 | - |
| TDR5420 -5500 | SO 50090I | TD 20 | - |
