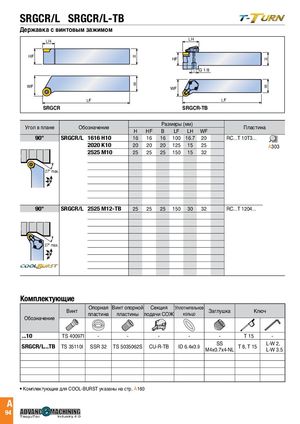

SRGCR/L SRGCR/L-TB
LH LH WF B
HF H HF H
LF G 1/8 Frontal coolant on/off screw 27° max.
B Frontal
| WF | 4˚ | WF | B | coolant hole | |
| Central coolant direction |
| LF | 4˚ | 8˚rotation adjustment | LF | |||
| SRGCR | SRGCR-TB | |||||
| Размеры (мм) |
Угол в плане Обозначение Пластина
| H | HF | B | LF | LH WF | ||||||
| 90° | SRGCR/L | 1616 H10 | 16 | 16 | 16 100 16.7 20 | RC...T 10T3... | ||||
| 2020 K10 | 20 | 20 | 20 125 15 | 25 | A303 | |||||
| 2525 M10 | 25 | 25 | 25 150 15 | 32 |
27° max.
LH
HF H G 1/8
| 4˚ | WF | B | |
| Central coolant direction |
4˚ 8˚rotation adjustment LF
90° SRGCR/L 2525 M12-TB27° max.
25 25 25 150 30 32 RC...T 1204...
Frontal coolant on/off screw 27° max. Frontal coolant hole
Комплектующие
| Винт | Опорная пластина | Винт опорной пластины | Секция подачи СОЖ | Уплотнительное кольцо | Заглушка | Кл | юч | |
| Обозначение | ||||||||
| ...10 | TS 40097I | - | - | - | - | - | T 15 | - |
| SRGCR/L...TB | TS 35110I | SSR 32 | TS 5035062S | CU-R-TB | ID 6.4x0.9 | SS M4x0.7x4-NL | T 8, T 15 | L-W 2, L-W 3.5 |
