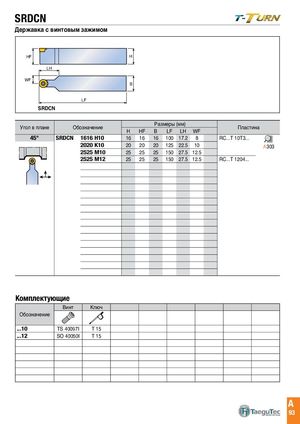

SRDCN
HF H
HF LH H
LH WF B WF B
LF SRDCN LF Размеры (мм)
Угол в плане Обозначение Пластина
| H | HF | B | LF | LH WF | |||||
| 45° | SRDCN | 1616 H10 | 16 | 16 | 16 100 17.2 8 | RC...T 10T3... | |||
| 2020 K10 | 20 | 20 | 20 125 22.5 10 | A303 | |||||
| 2525 M10 | 25 | 25 | 25 150 27.5 12.5 | ||||||
| 2525 M12 | 25 | 25 | 25 150 27.5 12.5 | RC...T 1204... |
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| ...10 | TS 40097I | T 15 |
| ...12 | SO 40050I | T 15 |
