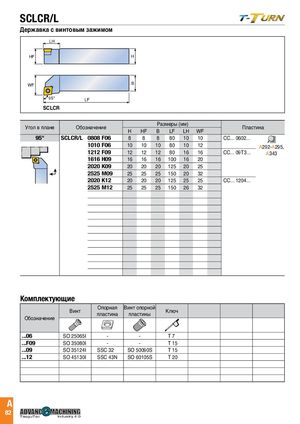

SCLCR/L
LH LH HF H HF H
WF B WF B 95° LF
| 95° | SCLCR | LF | |
| Размеры (мм) |
Угол в плане Обозначение Пластина
| H | HF | B | LF | LH WF | |||
| SCLCR/L 95° 0808 F06 | 8 | 8 | 8 | 80 | 10 | 10 | CC... 0602... |
| 1010 F06 | 10 | 10 | 10 | 80 | 10 | 12 | A292-A295, |
| 1212 F09 | 12 | 12 | 12 | 80 | 16 | 16 | A343 CC... 09T3... |
| 1616 H09 | 16 | 16 | 16 100 16 | 20 | |||
| 2020 K09 | 20 | 20 | 20 125 20 | 25 | |||
| 2525 M09 | 25 | 25 | 25 150 20 | 32 | |||
| 2020 K12 | 20 | 20 | 20 125 25 | 25 | CC... 1204... | ||
| 2525 M12 | 25 | 25 | 25 150 26 | 32 |
Комплектующие
| Винт | Опорная пластина | Винт опорной пластины | Ключ | |
| Обозначение | ||||
| ...06 | SO 25065I | - | - | T 7 |
| ...F09 | SO 35080I | - | - | T 15 |
| ...09 | SO 35124I | SSC 32 | SO 50090S | T 15 |
| ...12 | SO 45130I | SSC 43N | SO 60105S | T 20 |
