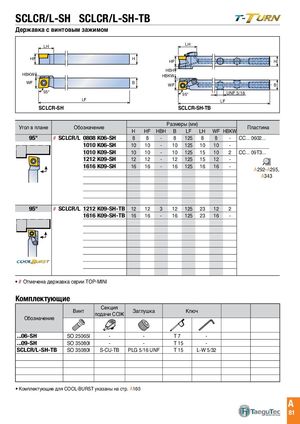

SCLCR/L-SH SCLCR/L-SH-TB
| HF | H | LH | ||
| LH | ||||
| LH |
| HF | H | HF | H | |
| F | HBH |
| 1 WF | HBKW | B | |
| HBKW |
95° WF B WF B
95°LF 95° UNF 5/16 LF LF SCLCR-SH SCLCR-SH-TB
Размеры (мм)
Угол в плане Обозначение Пластина
H HF HBH B LF LH WF HBKW
| 95° | # SCLCR/L 0808 K06-SH | 8 | 8 | - | 8 | 125 | 8 | 8 | - | CC... 0602... | |
| 1010 K06-SH | 10 | 10 | - | 10 125 10 | 10 | - | |||||
| 1010 K09-SH | 10 | 10 | - | 10 125 15 | 10 | 2 CC... 09T3... | |||||
| 1212 K09-SH | 12 | 12 | - | 12 125 15 | 12 | - | |||||
| 1616 K09-SH | 16 | 16 | - | 16 125 16 | 16 | - |
A292-A295, A343
| 95° | # SCLCR/L 1212 K09-SH-TB | 12 | 12 | 3 | 12 125 23 | 12 | 2 | |
| 1616 K09-SH-TB | 16 | 16 | - | 16 125 23 | 16 | - |
LH HF H
# Отмечена державка серии TOP-MINI
Комплектующие
| Винт | Секция подачи СОЖ | Заглушка | Кл | юч | |
| Обозначение | |||||
| ...06-SH | SO 25065I | - | - | T 7 | - |
| ...09-SH | SO 35080I | - | - | T 15 | - |
| SCLCR/L-SH-TB | SO 35080I | S-CU-TB | PLG 5/16 UNF | T 15 | L-W 5/32 |
WF B
