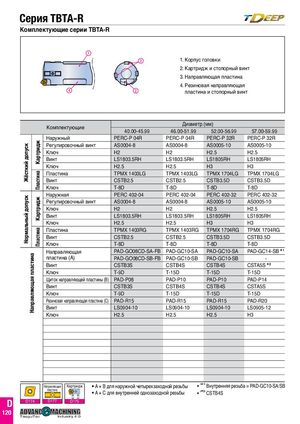

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 709

Жёсткий допускНормальный допуск Направляющая пластина КартриджПластинаКартриджПластина Серия TBTA-R Комплектующие серии TBTA-R 1. Корпус головки 2. Картридж и стопорный винт 3. Направляющая пластина 4. Резиновая направляющая пластина и стопорный винт Комплектующие Диаметр (мм)40.00-45.9946.00-51.9952.00-56.9957.00-59.99 Наружный PERC-P 04R PERC-P 04R PERC-P 32R PERC-P 32R Регулировочный винт AS0004-8 AS0004-8 AS0005-10 AS0005-10 Ключ H2 H2 H2.5 H2.5 Винт LS1803.5RH LS1803.5RH LS1805RH LS1805RH Ключ H2.5 H2.5 H3 H3 Пластина TPMX 1403LG TPMX 1403LG TPMX 1704LG TPMX 1704LG Винт CSTB2.5 CSTB2.5 CSTB3.5D CSTB3.5D Ключ T-8D T-8D T-8D T-8D Наружная PERC 402-04 PERC 402-04 PERC 402-32 PERC 402-32 Регулировочный винт AS0004-8 AS0004-8 AS0005-10 AS0005-10 Ключ H2 H2 H2.5 H2.5 Винт LS1803.5RH LS1803.5RH LS1805RH LS1805RH Ключ H2.5 H2.5 H3 H3 Пластина TPMX 1403RG TPMX 1403RG TPMX 1704RG TPMX 1704RG Винт CSTB2.5 CSTB2.5 CSTB3.5D CSTB3.5D Ключ T-8D T-8D T-8D T-8D Направляющая PAD-GO08CD-SA-FB PAD-GC10-SA PAD-GC10-SA PAD-GC14-SB *1 пластина (А) PAD-GO08CD-SB-FB PAD-GC10-SB PAD-GC10-SB - Винт CSTB3S CSTB4S CSTB4S CSTA5S *2 Ключ T-9D T-15D T-15D T-15D Щиток направляющей пластины (B) PAD-P08 PAD-P10 PAD-P10 PAD-P14 Винт CSTB3S CSTB4S CSTB4S CSTA5S Ключ T-9D T-15D T-15D T-15D Резиновая направляющая пластина (C) PAD-R15 PAD-R15 PAD-R15 PAD-R20 Винт LS0904-10 LS0904-10 LS0904-10 LS0905-12 Ключ H2.5 H2.5 H2.5 H3 TaeguTec Industry 4.0 Направляющая Картриджпластина• A + B для наружной четырехзаходной резьбы• A + C для внутренней однозаходной резьбы• '*1' Внутренняя резьба = PAD-GC10-SA/SB• '*2' CSTB4S TaeguTec Industry 4.0 D D174 D177 D179 120 TaeguTec Industry 4.0
