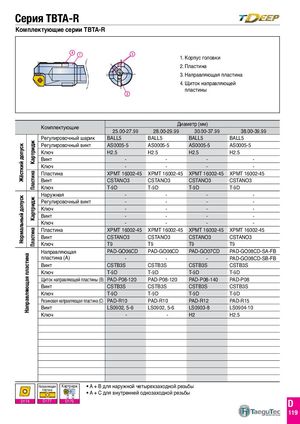

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 708

Жёсткий допускНормальный допуск Направляющая пластина КартриджПластинаКартриджПластина Серия TBTA-R Комплектующие серии TBTA-R 1. Корпус головки 2. Пластина 3. Направляющая пластина 4. Щиток направляющей пластины Комплектующие Диаметр (мм)25.00-27.9928.00-29.9930.00-37.9938.00-39.99 Регулировочный шарик BALL5 BALL5 BALL5 BALL5 Регулировочный винт AS0005-5 AS0005-5 AS0005-5 AS0005-5 Ключ H2.5 H2.5 H2.5 H2.5 Винт - - - - Ключ - - - - Пластина XPMT 16002-45 XPMT 16002-45 XPMT 16002-45 XPMT 16002-45 Винт CSTANO3 CSTANO3 CSTANO3 CSTANO3 Ключ T-9D T-9D T-9D T-9D Наружная - - - - Регулировочный винт - - - - Ключ - - - - Винт - - - - Ключ - - - - Пластина XPMT 16002-45 XPMT 16002-45 XPMT 16002-45 XPMT 16002-45 Винт CSTANO3 CSTANO3 CSTANO3 CSTANO3 Ключ T9 T9 T9 T9 Направляющая PAD-GO06CD PAD-GO06CD PAD-GO07CD PAD-GO08CD-SA-FB пластина (А) - - - PAD-GO08CD-SB-FB Винт CSTB3S CSTB3S CSTB3S CSTB3S Ключ T-9D T-9D T-9D T-9D Щиток направляющей пластины (B) PAD-P08-120 PAD-P08-120 PAD-P08-140 PAD-P08 Винт CSTB3S CSTB3S CSTB3S CSTB3S Ключ T-9D T-9D T-9D T-9D Резиновая направляющая пластина (C) PAD-R10 PAD-R10 PAD-R12 PAD-R15 Винт LS0902, 5-6 LS0902, 5-6 LS0903-8 LS0904-10 Ключ - - H2 H2.5 Направляющая Картриджпластина• A + B для наружной четырехзаходной резьбы• A + C для внутренней однозаходной резьбы D174 D177 D179 D 119
