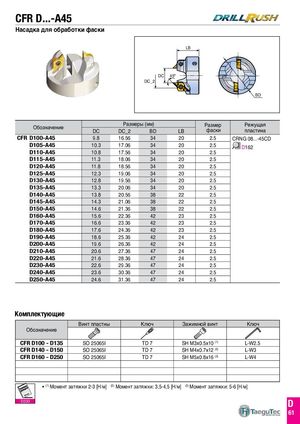

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 650

CFR D...-A45 Насадка для обработки фаски LB DC 45º DC_2 BD Обозначение Размеры (мм) Размер РежущаяDCDC_2BDLBфаскипластина CFR D100-A45 9.8 16.56 34 20 2.5 CRNG 08...-45CD D105-A45 10.3 17.06 34 20 2.5 D162 D110-A45 10.8 17.56 34 20 2.5 D115-A45 11.3 18.06 34 20 2.5 D120-A45 11.8 18.56 34 20 2.5 D125-A45 12.3 19.06 34 20 2.5 D130-A45 12.8 19.56 34 20 2.5 D135-A45 13.3 20.06 34 20 2.5 D140-A45 13.8 20.56 38 22 2.5 D145-A45 14.3 21.06 38 22 2.5 D150-A45 14.6 21.36 38 22 2.5 D160-A45 15.6 22.36 42 23 2.5 D170-A45 16.6 23.36 42 23 2.5 D180-A45 17.6 24.36 42 23 2.5 D190-A45 18.6 25.36 42 24 2.5 D200-A45 19.6 26.36 42 24 2.5 D210-A45 20.6 27.36 47 24 2.5 D220-A45 21.6 28.36 47 24 2.5 D230-A45 22.6 29.36 47 24 2.5 D240-A45 23.6 30.36 47 24 2.5 D250-A45 24.6 31.36 47 24 2.5 Комплектующие Винт пластны Ключ Зажимной винт Ключ Обозначение CFR D100 - D135 SO 25065I TD 7 SH M3x0.5x10 (1) L-W2.5 CFR D140 - D150 SO 25065I TD 7 SH M4x0.7x12 (2) L-W3 CFR D160 - D250 SO 25065I TD 7 SH M5x0.8x16 (3) L-W4 • (1) Момент затяжки 2-3 [Н/м] (2) Момент затяжки: 3,5-4,5 [Н/м] (3) Момент затяжки: 5-6 [Н/м] D230 D 61
