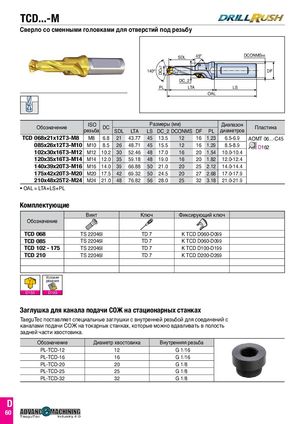

DCk7 TCD...-M Сверло со сменными головками для отверстий под резьбу SDL 45º DCONMSh6 140º DF DC_2 PL LTA LS OAL Обозначение ISOрезьбаDCSDL LTA Размеры (мм) ДиапазонLSDC_2 DCONMSDFPLдиаметровПластина TCD 068x21x12T3-M8 M8 6.8 21 43.77 45 13.5 12 16 1.23 6.5-6.9 AOMT 06...-C45 085x26x12T3-M10 M10 8.5 26 48.71 45 15.5 12 16 1.29 8.5-8.9 D162 102x30x16T3-M12 M12 10.2 30 52.46 48 17.0 16 20 1.54 10.0-10.4 120x35x16T3-M14 M14 12.0 35 59.18 48 19.0 16 20 1.82 12.0-12.4 140x39x20T3-M16 M16 14.0 39 66.88 50 21.0 20 25 2.12 14.0-14.4 175x42x20T3-M20 M20 17.5 42 69.32 50 24.5 20 27 2.68 17.0-17.9 210x48x25T2-M24 M24 21.0 48 76.82 56 28.0 25 32 3.18 21.0-21.9 • OAL = LTA+LS+PL Комплектующие Винт Ключ Фиксирующий ключ Обозначение TCD 068 TS 22046I TD 7 K TCD D060-D099 TCD 085 TS 22046I TD 7 K TCD D060-D099 TCD 102 - 175 TS 22046I TD 7 K TCD D100-D199 TCD 210 TS 22046I TD 7 K TCD D200-D269 Уреслзаонвиияя D150 D190 Заглушка для канала подачи СОЖ на стационарных станках TaeguTec поставляет специальные заглушки с внутренней резьбой для соединений с каналами подачи СОЖ на токарных станках, которые можно вдавливать в полость задней части хвостовика. Обозначение Диаметр хвостовика Внутренняя резьба PL-TCD-12 12 G 1/16 PL-TCD-16 16 G 1/16 PL-TCD-20 20 G 1/8 PL-TCD-25 25 G 1/8 TaeguTecPL-TCDI-n3d2ustry 4.0 32 G 1/8 TaeguTec Industry 4.0 D 60 TaeguTec Industry 4.0
