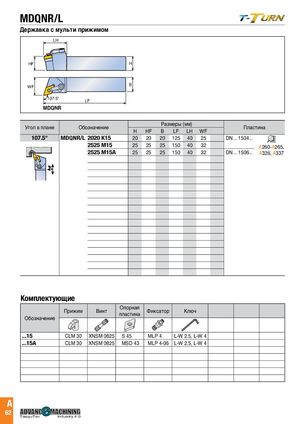

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 65
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
MDQNR/L
LH HF H HF H WF B WF B 107.5° LF 107.5° LF MDQNR Размеры (мм)
Угол в плане Обозначение Пластина
| H | HF | B | LF | LH WF | ||||||
| 107.5° | MDQNR/L 2020 K15 | 20 | 20 | 20 125 40 | 25 | DN... 1504... | ||||
| 2525 M15 | 25 | 25 | 25 150 40 | 32 | A260-A265, | |||||
| 2525 M15A | 25 | 25 | 25 150 40 | 32 | DN... 1506... | A326, A337 |
Комплектующие
| Прижим | Винт | Опорная пластина | Фиксатор | Ключ | |
| Обозначение | |||||
| ...15 | CLM 30 | XNSM 0825 | S 45 | MLP 4 | L-W 2.5,L-W 4 |
| ...15A | CLM 30 | XNSM 0825 | MSD 43 | MLP 4-06 | L-W 2.5,L-W 4 |
TaeguTec Industry 4.0
