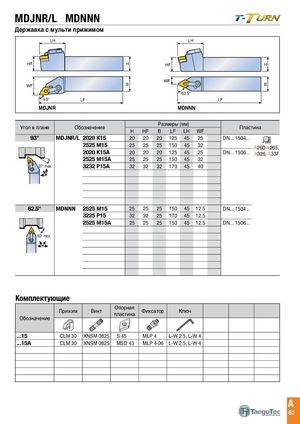

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 64
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
MDJNR/L MDNNN
LH LH HF H
| HF | H | HF | H | ||
| WF | B | ||||
| WF | |||||
| WF | B | B |
93° LF 62.5°
| 93° | LF | LF | ||
| MDJNR | MDNNN | |||
| Размеры (мм) |
Угол в плане Обозначение Пластина
LH H HF B LF LH WF
| 93° MDJNR/L | 2020 K15 | 20 | 20 | 20 125 45 | 25 | DN... 1504... |
| 2525 M15 | 25 | 25 | 25 150 45 | 32 60° max. | ||
| A260-A265, | ||||||
| 2020 K15A | 20 | 20 | 20 125 45 | 25 | A326, A337 DN... 1506... | |
| HF | 2525 M15AH | 25 | 25 | 25 150 45 | 32 | |
| 27° max. | 3232 P15A | 32 | 32 | 32 170 45 | 40 | |
| 27° max. WF | ||||||
| B | ||||||
| 62.5° | ||||||
| LF | ||||||
| 62.5° MDNNN | 2525 M15 | 25 | 25 | 25 150 45 12.5 | DN... 1504... | |
| 3225 P15 | 32 | 32 | 25 170 45 12.5 | |||
| 2525 M15A | 25 | 25 | 25 150 45 12.5 | DN... 1506... |
60° max.
Комплектующие
| Прижим | Винт | Опорная пластина | Фиксатор | Ключ | |
| Обозначение | |||||
| ...15 | CLM 30 | XNSM 0825 | S 45 | MLP 4 | L-W 2.5,L-W 4 |
| ...15A | CLM 30 | XNSM 0825 | MSD 43 | MLP 4-06 | L-W 2.5,L-W 4 |
