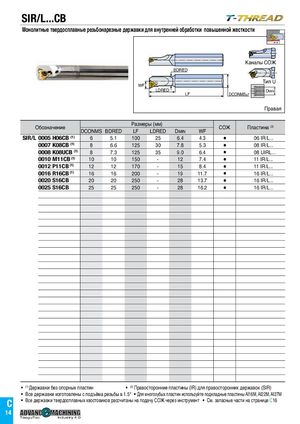

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 543

SIR/L...CB Монолитные твердосплавные резьбонарезные державки для внутренней обработки повышенной жесткости Каналы СОЖ BDRED WF Тип U LDRED LF DCONMSg7 DMIN Правая Обозначение Размеры (мм)DCONMSBDREDLFLDREDDminWF СОЖ Пластина (2) SIR/L 0005 H06CB (1) 6 5.1 100 25 6.4 4.3  06 IR/L... 0007 K08CB (1) 8 6.6 125 30 7.8 5.3  08 IR/L... 0008 K08UCB (1) 8 7.3 125 35 9.0 6.4  08 UIRL... 0010 M11CB (1) 10 10 150 - 12 7.4  11 IR/L... 0012 P11CB (1) 12 12 170 - 15 8.4  11 IR/L... 0016 R16CB (1) 16 16 200 - 19 11.7  16 IR/L... 0020 S16CB 20 20 250 - 28 13.7  16 IR/L... 0025 S16CB 25 25 250 - 28 16.2  16 IR/L... TaeguTec Industry 4.0 • (1) Державки без опорных пластин • (2) Правосторонние пластины (IR) для правосторонних державок (SIR) • Все державки изготовлены с подъёма резьбы в 1.5° • Для многозубых пластин используйте подкладные пластины AI16M, AI22M, AI27M C T•aeВgсuеTдeеcржавки твIеnрdдuоsсtпryла4в.н0ых хвостовиков рассчитаны на подачу СОЖ через инструмент • См. запасные части на странице C16 14 TaeguTec Industry 4.0
