Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 542

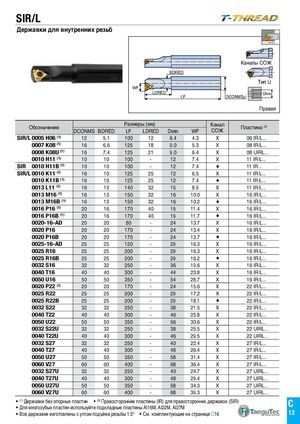

SIR/L Державки для внутренних резьб Каналы СОЖ BDRED Тип U WF LDRED LF DCONMSg7 DMIN Правая Обозначение Размеры (мм) КаналDCONMSBDREDLFLDREDDMINWFСОЖПластина (2) SIR/L 0005 H06 (1) 12 5.1 100 12 6.4 4.3 X 06 IR/L... 0007 K08 (1) 16 6.6 125 18 9.0 5.3 X 08 IR/L... 0008 K08U (1) 16 7.4 125 21 9.0 6.4 X 08 UIRL... 0010 H11 (1) 10 10 100 - 12 7.4 X 11 IR/L... SIR 0010 H11B (1) 10 10 100 - 12 7.4  11 IR... SIR/L 0010 K11 (1) 16 10 125 25 12 6.5 X 11 IR/L... 0010 K11B (1) 16 10 125 25 12 7.4  11 IR/L... 0013 L11 (1) 16 13 140 32 15 8.9 X 11 IR/L... 0013 M16 (1) 16 13 150 32 16 10.0 X 16 IR/L... 0013 M16B (1) 16 13 150 32 16 10.2  16 IR/L... 0016 P16 (1) 20 16 170 40 19 11.4 X 16 IR/L... 0016 P16B (1) 20 16 170 40 19 11.7  16 IR/L... 0020-16-AD 20 20 80 - 24 13.7 X 16 IR/L... 0020 P16 20 20 170 - 24 13.4 X 16 IR/L... 0020 P16B 20 20 170 - 24 13.7  16 IR/L... 0025-16-AD 25 25 120 - 29 16.3 X 16 IR/L... 0025 R16 25 25 200 - 29 16.3 X 16 IR/L... 0025 R16B 25 25 200 - 29 16.2  16 IR/L... 0032 S16 32 32 250 - 36 19.6 X 16 IR/L... 0040 T16 40 40 300 - 44 23.8 X 16 IR/L... 0050 U16 50 50 350 - 54 28.7 X 16 IR/L... 0020 P22 (1) 20 20 170 - 24 15.6 X 22 IR/L... 0025 R22 25 25 200 - 29 17.2 X 22 IR/L... 0025 R22B 25 25 200 - 29 18.1  22 IR/L... 0032 S22 32 32 250 - 38 21.5 X 22 IR/L... 0040 T22 40 40 300 - 46 25.8 X 22 IR/L... 0050 U22 50 50 350 - 56 30.6 X 22 IR/L... 0032 S22U 32 32 250 - 38 25.5 X 22 UIRL... 0040 T22U 40 40 300 - 46 29.5 X 22 UIRL... 0032 S27 32 32 250 - 40 22.4 X 27 IR/L... 0040 T27 40 40 300 - 48 26.4 X 27 IR/L... 0050 U27 50 50 350 - 58 31.4 X 27 IR/L... 0060 V27 60 60 400 - 68 36.4 X 27 IR/L... 0032 S27U 32 32 250 - 40 24.7 X 27 UIRL... 0040 T27U 40 40 300 - 48 29.4 X 27 UIRL... 0050 U27U 50 50 350 - 58 34.3 X 27 UIRL... 0060 V27U 60 60 400 - 68 39.3 X 27 UIRL... • (1) Державки без опорных пластин • (2) Правосторонние пластины (IR) для правосторонних державок (SIR)• Для многозубых пластин используйте подкладные пластины AI16M, AI22M, AI27MC • Все державки изготовлены с углом подъёма резьбы 1.5° • См. комплектующие на странице C16 13
