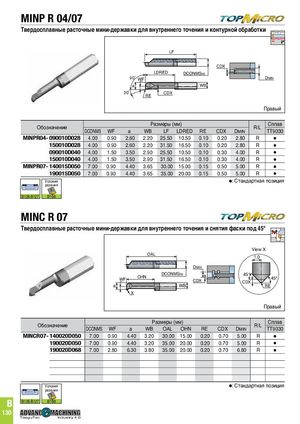

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 493

MINP R 04/07
Твердосплавные расточные мини-державки для внутреннего точения и контурной обработки

LF

CDX
LDRED DCONMSh6
90˚ WF DMIN
a WB
20˚ CDX
RE

Правый
Размеры (мм) Сплав
Обозначение R/L
DCONMS WF a WB LF LDRED RE CDX DMIN TT9030
MINPR04- 090010D028 4.00 0.90 2.60 2.20 25.50 10.50 0.10 0.20 2.80 R 
150010D028 4.00 0.90 2.60 2.20 31.50 16.50 0.10 0.20 2.80 R 
090010D040 4.00 1.50 3.50 2.90 25.50 10.50 0.10 0.30 4.00 R 
150010D040 4.00 1.50 3.50 2.90 31.50 16.50 0.10 0.30 4.00 R 
MINPR07- 140015D050 7.00 0.90 4.40 3.65 30.00 15.00 0.15 0.50 5.00 R 
190015D050 7.00 0.90 4.40 3.65 35.00 20.00 0.15 0.50 5.00 R 
Условия : Стандартная позиция
резания
B126-B127 B166


MINC R 07
Твердосплавные расточные мини-державки для внутреннего точения и снятия фаски под 45°

View X
OAL
1.0
DMIN
DCONMSh6 45°
OHN 45°
WF CDX CDX
a WB RE
X

Правый
Размеры (мм) Сплав
Обозначение R/L
DCONMS WF a WB OAL OHN RE CDX DMIN TT9030
MINCR07- 140020D050 7.00 0.90 4.40 3.20 30.00 15.00 0.20 0.70 5.00 R 
190020D050 7.00 0.90 4.40 3.20 35.00 20.00 0.20 0.70 5.00 R 
190020D068 7.00 2.80 6.30 3.80 35.00 20.00 0.20 0.70 6.80 R 

TaeguTec Industry 4.0
Условия : Стандартная позиция
резания
TaeguTec Industry 4.0
B B126-B127 B166
