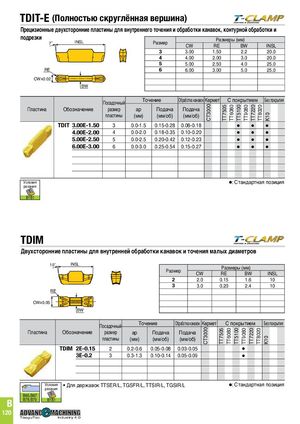

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 483
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TDIT-E (Полностью скруглённая вершина)
Прецизионные двухсторонние пластины для внутреннего точения и обработки канавок, контурной обработки и
подрезки
Размеры (мм)
7˚ INSL Размер
| CW | RE | BW | INSL | |
| 3 | 3.00 | 1.50 | 2.2 | 20.0 |
| 4 | 4.00 | 2.00 | 3.0 | 20.0 |
| 5 | 5.00 | 2.50 | 4.0 | 25.0 |
| RE 6 | 6.00 | 3.00 | 5.0 | 25.0 |
| CW±0.02 | ||||
| BW |
Посадочный Точение Обработка канавок Кермет С покрытием Без покрытия
| Пластина Обозначение | размер | ap | Подача | Подача | ||||
| пластины | (мм) | (мм/об) | (мм/об) | |||||
| TT7505 TT6080 TT5100 TT9080 TT7220 TT8020 K10 | ||||||||
| TDIT 3.00E-1.50 | 3 | 0.0-1.5 | 0.15-0.28 0.08-0.18 | | | | ||
| 4.00E-2.00 | 4 | 0.0-2.0 | 0.18-0.35 0.10-0.20 | | | | ||
| 5.00E-2.50 | 5 | 0.0-2.5 | 0.20-0.42 0.12-0.23 | | | | ||
| 6.00E-3.00 | 6 | 0.0-3.0 | 0.25-0.54 0.15-0.27 | | | |
Условия : Стандартная позиция резания B161
TDIM
Двухсторонние пластины для внутренней обработки канавок и точения малых диаметров
10˚ INSL Размеры (мм)
| Размер | CW | RE | BW | INSL |
| 2 | 2.0 | 0.15 | 1.6 | 10 |
| 3 | 3.0 | 0.20 | 2.4 | 10 |
| RE | ||||
| CW±0.05 | ||||
| BW |
Посадочный Точение Обработка канавок Кермет С покрытием Без покрытия
| Пластина | Обозначение | размер | ap | Подача | Подача | ||||
| пластины | (мм) | (мм/об) | (мм/об) | ||||||
| TT7505 TT6080 TT5100 TT9080 TT7220 TT8020 K10 | |||||||||
| TDIM 2E-0.15 | 2 | 0.2-0.6 | 0.05-0.08 0.03-0.05 | | |||||
| 3E-0.2 | 3 | 0.3-1.3 | 0.10-0.14 0.05-0.09 | |
| TaeguTec | Industry 4.0 Для державок TTSER/L, TGSFR/L, TTSIR/L, TGSIR/L | : Стандартная позиция | ||
| Условия | • | |||
| B65,B67 | ||||
| B | TaeguTecB78,B79 | B161 | Industry 4.0 |
