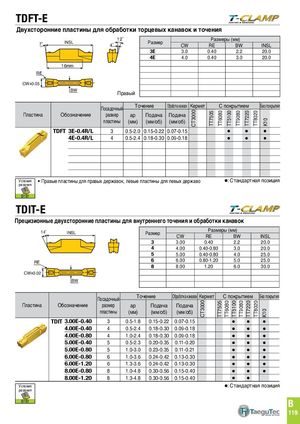

TDFT-E
Двухсторонние пластины для обработки торцевых канавок и точения
12˚ Размер Размеры (мм)
| 7˚ | INSL | 4˚ | CW | RE | BW | INSL |
| 3E | 3.0 | 0.40 | 2.2 | 20.0 | ||
| 4E | 4.0 | 0.40 | 3.0 | 20.0 | ||
| 16mm | ||||||
| RE | ||||||
| CW±0.05 | ||||||
| Правый BW |
| Посадочный | Точение | Обработка канавок Кермет | С покрытием | Без покрытия | ||||
| Пластина | Обозначение | размер | ap | Подача | Подача | |||
| пластины | (мм) | (мм/об) | (мм/об) |
| TDFT 3E-0.4R/L | 3 | 0.5-2.0 0.15-0.22 0.07-0.15 | | | | |
| 4E-0.4R/L | 4 | 0.5-2.4 0.18-0.30 0.09-0.18 | | | |
Условия • Правые пластины для правых державок, левые пластины для левых державо : Стандартная позиция
резания B161 TDIT-E Прецизионные двухсторонние пластины для внутреннего точения и обработки канавок
14˚ Размеры (мм)
| INSL | Размер | CW | RE | BW | INSL | |
| 3 | 3.00 | 0.40 | 2.2 | 20.0 | ||
| 4 | 4.00 | 0.40-0.80 | 3.0 | 20.0 | ||
| 5 | 5.00 | 0.40-0.80 | 4.0 | 25.0 | ||
| RE | 6 | 6.00 | 0.80-1.20 | 5.0 | 25.0 | |
| 8 | 8.00 | 1.20 | 6.0 | 30.0 | ||
| CW±0.02 | ||||||
| BW |
Посадочный Точение Обработка канавок Кермет С покрытием Без покрытия
| Обозначение Пластина | размер | ap | Подача | Подача | ||
| пластины | (мм) | (мм/об) | (мм/об) | |||
| TT7505 TT6080 TT5100 TT9080 TT7220 TT8020 | ||||||
| TDIT 3.00E-0.40 | 3 | 0.5-1.8 | 0.15-0.22 0.07-0.15 | | | |
| 4.00E-0.40 | 4 | 0.5-2.4 | 0.18-0.30 0.09-0.18 | | | |
| 4.00E-0.80 | 4 | 1.0-2.4 | 0.18-0.30 0.09-0.18 | | | |
| 5.00E-0.40 | 5 | 0.5-2.3 | 0.20-0.35 0.11-0.20 | | | |
| 5.00E-0.80 | 5 | 1.0-3.0 | 0.23-0.35 0.11-0.21 | | | |
| 6.00E-0.80 | 6 | 1.0-3.6 | 0.24-0.42 0.13-0.30 | | | |
| 6.00E-1.20 | 6 | 1.3-3.6 | 0.24-0.42 0.13-0.30 | | | |
| 8.00E-0.80 | 8 | 1.0-4.8 | 0.30-0.56 0.15-0.40 | | | |
| 8.00E-1.20 | 8 | 1.3-4.8 | 0.30-0.56 0.15-0.40 | | |
