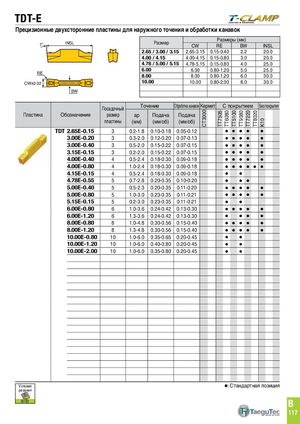

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 480

TDT-E
Прецизионные двухсторонние пластины для наружного точения и обработки канавок
Размеры (мм)
7˚ INSL Размер
CW RE BW INSL
2.65 / 3.00 / 3.15 2.65-3.15 0.15-0.40 2.2 20.0
4.00 / 4.15 4.00-4.15 0.15-0.80 3.0 20.0
4.78 / 5.00 / 5.15 4.78-5.15 0.15-0.80 4.0 25.0
6.00 6.00 0.80-1.20 5.0 25.0
RE
8.00 8.00 0.80-1.20 6.0 30.0
CW±0.02 10.00 10.00 0.80-2.00 8.0 30.0
BW

Точение Обработка канавок Кермет С покрытием Без покрытия
Посадочный


CT3000
TT7505
TT6080
TT5100
TT9080
TT7220
TT8020
Пластина Обозначение размер ap Подача Подача
пластины (мм) (мм/об) (мм/об)


K10
TDT 2.65E-0.15 3 0.2-1.8 0.10-0.18 0.05-0.12  
3.00E-0.20 3 0.3-2.0 0.12-0.20 0.07-0.13  
3.00E-0.40 3 0.5-2.0 0.15-0.22 0.07-0.15  
3.15E-0.15 3 0.2-2.0 0.15-0.22 0.07-0.15  
4.00E-0.40 4 0.5-2.4 0.18-0.30 0.09-0.18  
4.00E-0.80 4 1.0-2.4 0.18-0.30 0.09-0.18 
4.15E-0.15 4 0.5-2.4 0.18-0.30 0.09-0.18  
4.78E-0.55 5 0.7-2.8 0.20-0.35 0.10-0.20  
5.00E-0.40 5 0.5-2.3 0.20-0.35 0.11-0.20  
5.00E-0.80 5 1.0-3.0 0.23-0.35 0.11-0.21  
5.15E-0.15 5 0.2-3.0 0.23-0.35 0.11-0.21  
6.00E-0.80 6 1.0-3.6 0.24-0.42 0.13-0.30  
6.00E-1.20 6 1.3-3.6 0.24-0.42 0.13-0.30   
8.00E-0.80 8 1.0-4.8 0.30-0.56 0.15-0.40  
8.00E-1.20 8 1.3-4.8 0.30-0.56 0.15-0.40  
10.00E-0.80 10 1.0-6.0 0.35-0.65 0.20-0.45  
10.00E-1.20 10 1.0-6.0 0.40-0.80 0.20-0.45  
10.00E-2.00 10 1.0-6.0 0.35-0.80 0.20-0.45  


Условия : Стандартная позиция
резания
