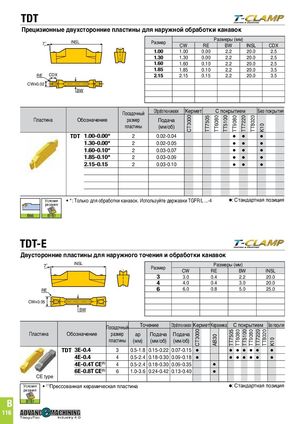

TDT

Прецизионные двухсторонние пластины для наружной обработки канавок

Размеры (мм)

7˚	INSL	Размер	CW	RE	BW	INSL	CDX
		1.00	1.00	0.00	2.2	20.0	2.5
		1.30	1.30	0.00	2.2	20.0	2.5
		1.60	1.60	0.10	2.2	20.0	2.5
		1.85	1.85	0.10	2.2	20.0	3.5
RE	CDX	2.15	2.15	0.15	2.2	20.0	3.5
CW±0.02
	BW
		Посадочный Обработка канавок	Кермет		С покрытием		Без покрытия

Обозначение Пластина	размер	Подача
	пластины	(мм/об)
TDT 1.00-0.00*	2	0.02-0.04	 	
1.30-0.00*	2	0.02-0.05	 	
1.60-0.10*	2	0.03-0.07	 	
1.85-0.10*	2	0.03-0.09	 	
2.15-0.15	2	0.03-0.10	 	

		Условия	• *: Только для обработки канавок. Используйте державки TGFR/L ...-4	: Стандартная позиция
		резания
	B66	B161
TDT-E
Двусторонние пластины для наружного точения и обработки канавок

7˚ INSL Размеры (мм)

Размер	CW	RE	BW	INSL
3	3.0	0.4	2.2	20.0
4	4.0	0.4	3.0	20.0
RE 6	6.0	0.8	5.0	25.0
CW±0.05
BW

		Посадочный			Точение		Обработка канавок Кермет Керамика С покрытием Без покрытия
Пластина Обозначение			размер		ap	Подача	Подача
		пластины		(мм)		(мм/об)	(мм/об)
									TT7505 TT6080 TT5100 TT9080 TT7220 TT8020
TDT 3E-0.4			3	0.5-1.8 0.15-0.22 0.07-0.15 					    	
	4E-0.4		4	0.5-2.4 0.18-0.30 0.09-0.18 					    	
	4E-0.4T CE(1)		4	0.5-2.4 0.18-0.30 0.09-0.35				
	6E-0.8T CE(1)		6	1.0-3.6 0.24-0.42 0.13-0.40				
CE type

TaeguTec Industry 4.0 : Стандартная позиция

Условия • (1)Прессованная керамическая пластина
